Xy lanh khí nén 2 ty TN

Xy lanh khí nén 2 ty TN là dòng xi lanh dẫn hướng kép, được thiết kế với hai ty piston song song giúp chuyển động tịnh tiến ổn định, không xoay, phù hợp cho các hệ thống yêu cầu độ chính xác cao về vị trí và phương chuyển động.
Khác với xi lanh tròn hoặc compact thông thường chỉ có một ty, TN tập trung giải quyết bài toán lệch hướng, xoắn ty và sai số khi lắp tải lệch tâm, đặc biệt quan trọng trong máy tự động hóa chính xác.
Ưu điểm nổi bật của xi lanh 2 ty TN
Chống xoay tuyệt đối: Hai ty dẫn hướng giữ bàn trượt luôn song song
Độ chính xác cao: Phù hợp cơ cấu định vị, kẹp chính xác
Chịu tải lệch tốt: Hạn chế cong ty khi tải không đối xứng
Kết cấu gọn: Dễ tích hợp trong máy có không gian hạn chế
Độ bền cao: Hoạt động ổn định trong chu kỳ lặp liên tục
Thông số kỹ thuật cơ bản
Kiểu xi lanh: Khí nén tác động kép, 2 ty song song
Đường kính piston: phổ biến từ 10mm → 32mm
Hành trình làm việc: 10mm → 200mm (tùy model)
Áp suất hoạt động: 0.1 – 1.0 MPa
Vật liệu thân: Nhôm hợp kim anod hóa
Ty piston: Thép mạ chrome cứng
Tùy chọn: Có từ tính gắn cảm biến hành trình
Ứng dụng thực tế của Xy lanh TN
Xy lanh khí nén 2 ty TN thường được sử dụng trong các hệ thống cần chuyển động thẳng chính xác, ví dụ:
Cơ cấu kẹp – nhả linh kiện
Máy gắp đặt, pick & place
Máy in, máy dán nhãn
Bàn trượt khí nén hành trình ngắn
Dây chuyền lắp ráp điện tử
Máy đóng gói yêu cầu định vị chính xác
Đặc biệt hiệu quả khi lắp tải trực tiếp lên mặt trượt mà không cần dẫn hướng ngoài.
Khả năng tích hợp & phụ kiện
Cảm biến từ (reed / hall)
Van điện từ 4V110, 4V210
Khớp nối, mặt bích lắp tải
Bộ điều khiển PLC trong hệ thống tự động hóa

CÁC KÍCH THƯỚC XY LANH KHÍ NÉN 2 TY TN:

🔹 Xy lanh khí nén 2 ty TN10 : Xi lanh khí nén 2 ty TN10 có thiết kế nhỏ gọn với 2 ty dẫn hướng song song, giúp chống xoay piston, vận hành ổn định. Phù hợp cho cơ cấu kẹp, đẩy, định vị nhẹ trong các hệ thống tự động hóa và máy công nghiệp nhỏ.

🔹 Xy lanh khí nén 2 ty TN16 : TN16 mang lại độ cứng tốt hơn TN10, chịu tải lệch vừa phải. Phù hợp cho cơ cấu kẹp – nhả bán tự động, nơi cần chuyển động ổn định và không xoay.

🔹 Xy lanh khí nén 2 ty TN20 : TN20 được thiết kế cho tải trung, hoạt động ổn định khi gắn trực tiếp bàn trượt. Dòng này thường dùng trong máy đóng gói, máy dán nhãn và hệ thống pick & place.

🔹 Xy lanh khí nén 2 ty TN25 : TN25 là lựa chọn trung gian khi TN16 không đủ độ cứng, nhưng chưa cần đến size lớn. Phù hợp cho cơ cấu định vị có tải lệch rõ rệt.

🔹 Xy lanh khí nén 2 ty TN32 : TN32 đáp ứng tải lớn và độ ổn định cao, thích hợp cho bàn trượt khí nén, cơ cấu ép nhẹ và định vị chính xác trong dây chuyền công nghiệp.

Nguyên lý hoạt động
Khi khí nén cấp vào cổng A, piston di chuyển ra, hai ty đẩy tải theo phương thẳng.
Khi khí nén cấp vào cổng B, piston hồi về, hai ty kéo tải về vị trí ban đầu.
➡️ Nhờ hai ty song song, chuyển động ổn định, không xoay, đặc biệt ở hành trình dài.
Hướng dẫn lắp đặt đúng kỹ thuật xi lanh khí nén 2 ty TN
🔹 1 Vị trí lắp
Lắp trên bề mặt phẳng, cứng vững, không cong vênh
Trục ty phải song song với hướng chuyển động của tải
Tránh lắp lệch tâm gây mòn phớt và cong ty
🔹 2 Cố định xi lanh
Bắt chặt thân xi lanh bằng bu lông đúng cấp bền
Không kẹp trực tiếp lên thân xi lanh bằng ê-tô hoặc vật cứng
🔹 3 Gắn tải lên ty
Tải phải phân bố đều trên cả hai ty
Tránh gắn lệch về một phía gây lực xoắn
Với tải lớn, nên dùng bàn trượt hoặc gối đỡ bổ sung
Hướng dẫn đấu khí
Sử dụng van điện từ 5/2 hoặc 4/2
Cấp khí sạch, khô, có bộ lọc – điều áp – bôi trơn (FRL)
Áp suất khuyến nghị: 0.4 – 0.7 MPa
Không vượt quá áp suất tối đa cho phép của nhà sản xuất
Điều chỉnh tốc độ & hành trình
🔹 Điều chỉnh tốc độ
Dùng van tiết lưu một chiều lắp tại cổng khí
Nên tiết lưu đầu xả, giúp chuyển động mượt và ổn định hơn
🔹 Giới hạn hành trình
Không dùng lực cơ để chặn cuối hành trình
Nếu cần giới hạn, dùng cảm biến từ + PLC hoặc đệm giảm chấn
Sử dụng cảm biến từ cho xi lanh TN
Chỉ dùng được khi xi lanh có vòng nam châm
Các loại cảm biến phổ biến: CS1, D-M9, D-A93…
Gắn cảm biến dọc theo rãnh thân xi lanh
Điều chỉnh vị trí để bắt chính xác điểm cuối hành trình
 Lưu ý quan trọng khi sử dụng
✅ Không dùng xi lanh TN để chịu mô-men xoắn lớn ngoài thiết kế
✅ Không kéo hoặc đẩy lệch tâm
✅ Không vận hành khi thiếu khí, áp suất không ổn định
✅ Không để bụi bẩn, nước lọt vào hệ thống khí
✅ Không tự ý tháo rời khi đang còn áp suất
Bảo trì và bảo dưỡng định kỳ xi lanh khí nén 2 ty TN
Kiểm tra rò rỉ khí tại các đầu nối
Vệ sinh ty xi lanh, tránh bám bụi kim loại
Kiểm tra phớt nếu thấy chuyển động giật, yếu lực
Thay thế phớt khi xi lanh bị xì khí hoặc giảm hiệu suất
Khi nào nên dùng xi lanh khí nén 2 ty TN?
Khi cần chống xoay, chống lệch tải
Khi dùng bàn trượt hoặc đồ gá kẹp
Khi hành trình dài nhưng vẫn cần độ chính xác cao
Khi xi lanh 1 ty không đáp ứng độ ổn định

Tdkmart.com cam kết cung cấp xy lanh khí nén 2 ty TN đúng tiêu chuẩn, vận hành ổn định, tuổi thọ cao, phù hợp cho các hệ thống tự động hóa hiện đại.
Kết luận : Nếu bạn đang tìm giải pháp chuyển động thẳng – không xoay – chính xác cao, thì Xy lanh khí nén 2 ty TN là lựa chọn tối ưu, giúp nâng cao độ ổn định và độ tin cậy cho toàn bộ hệ thống máy.

Lợi ích khi mua Xy lanh khí nén TN tại Tdkmart.com
Đầy đủ size và hành trình thông dụng
Hàng sẵn kho, giao nhanh toàn quốc
Tư vấn chọn đúng model theo tải & độ chính xác
Giá tốt cho dự án, OEM và bảo trì

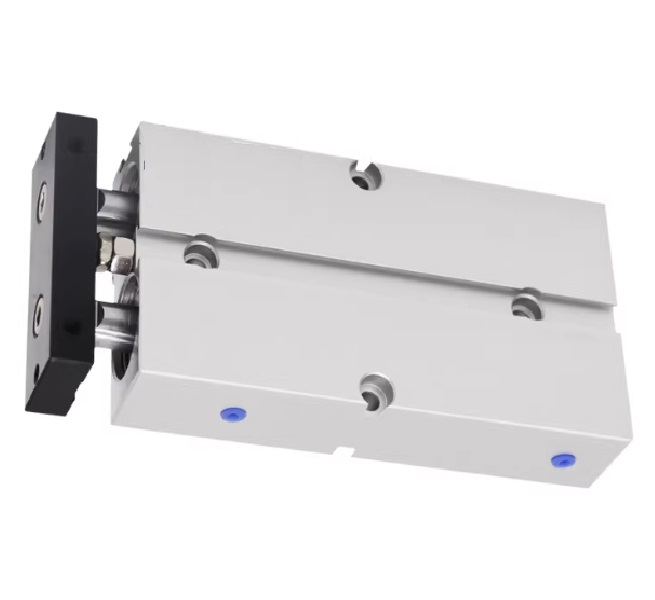

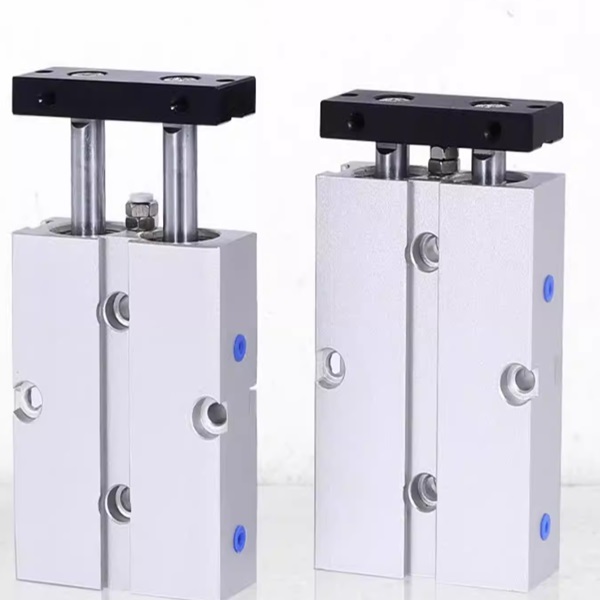

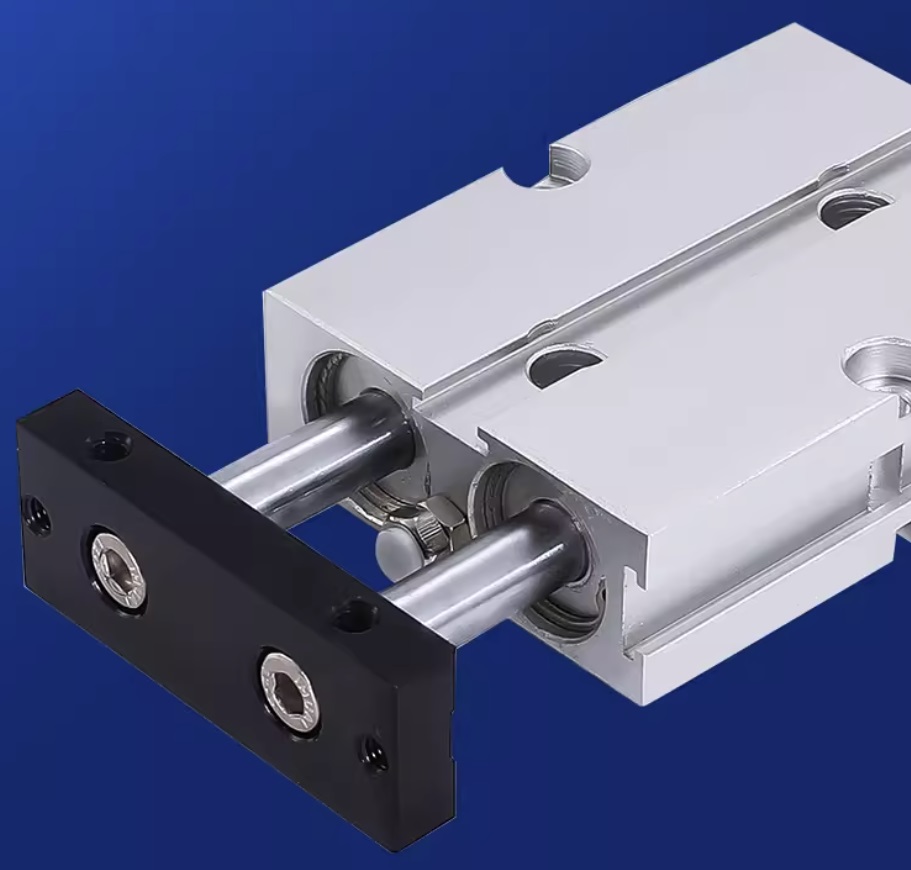

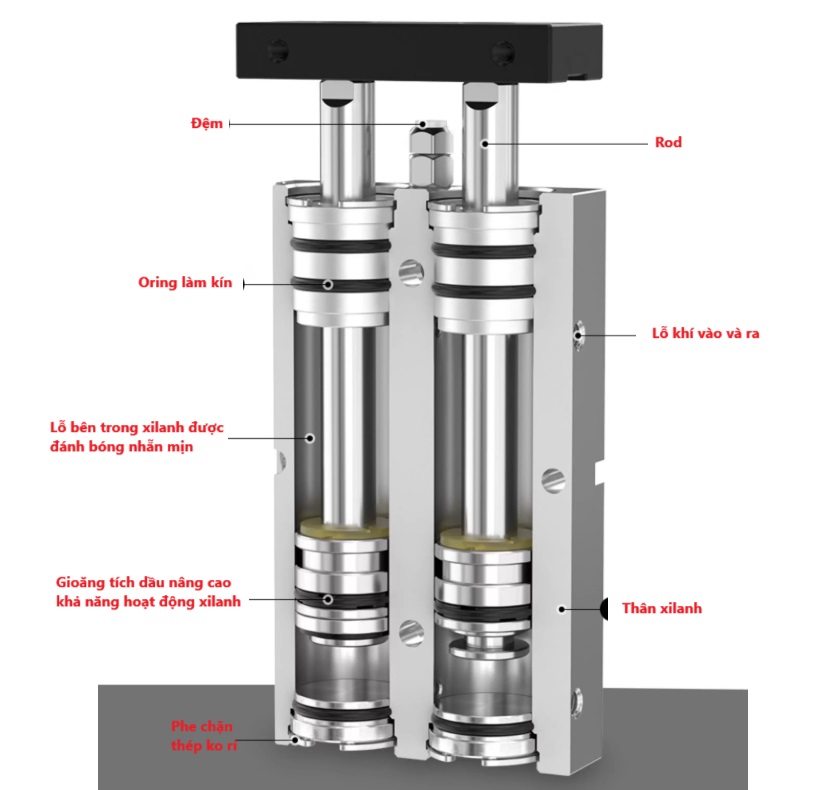

THAM KHẢO CÁC HÌNH ẢNH CẤU TẠO VÀ ỨNG DỤNG XI LANH KHÍ NÉN 2 TY TN:
