Van điện từ khí nén

Van điện từ khí nén là thiết bị quan trọng trong hệ thống khí nén, dùng để đóng – mở và điều hướng dòng khí thông qua tín hiệu điện. Với khả năng phản hồi nhanh, hoạt động ổn định và dễ tự động hóa, van điện từ khí nén 5 cửa 2 vị trí là dòng van được sử dụng phổ biến nhất hiện nay trong các hệ thống điều khiển xi lanh khí nén.
Vậy Van điện từ khí nén là gì? Van điện từ khí nén là loại van sử dụng cuộn coil điện từ để điều khiển trạng thái đóng/mở của cửa khí. Khi cấp điện, cuộn coil tạo ra lực từ làm dịch chuyển lõi van, cho phép khí nén đi qua các cửa theo hướng định sẵn.
Cấu tạo và nguyên lý hoạt động của van điện từ khí nén: Cấu tạo van điện từ khí nén gồm:
-Thân van (nhôm hoặc hợp kim)
-Lõi van và lò xo hồi
-Cuộn coil điện từ (AC hoặc DC)
-Các cửa khí (P, A, B, R, S)
Nguyên lý hoạt động Van điện từ khí nén:
Khi cấp điện cho cuộn coil, lõi van dịch chuyển làm thay đổi đường dẫn khí. Khi ngắt điện, lò xo đưa lõi van trở về vị trí ban đầu.

Van điện từ khí nén thông dụng hiện nay: một trong nhưng loại phổ biến nhất hiện nay là Van điện từ khí nén 5 cửa 2 vị trí: Van điện từ khí nén 5/2 có 5 cửa khí và 2 vị trí làm việc, chuyên dùng để điều khiển xi lanh khí nén tác động kép.
Ưu điểm của van điện từ khí nén 5/2:
-Điều khiển xi lanh đóng – mở chính xác
-Hoạt động ổn định, độ bền cao
-Phù hợp nhiều hệ thống tự động hóa
Các model van điện từ khí nén 5/2 phổ biến
Van điện từ khí nén 5 cửa 2 vị trí 4V110-06: Kích thước nhỏ gọn; Lưu lượng khí vừa; Thường dùng cho xi lanh nhỏ
Van điện từ khí nén 5 cửa 2 vị trí 4V210-08: Lưu lượng khí trung bình; Phổ biến nhất trên thị trường; Phù hợp nhiều loại máy
Van điện từ khí nén 5 cửa 2 vị trí 4V310-10: Lưu lượng khí lớn; Dùng cho xi lanh kích thước lớn
Van điện từ khí nén 5 cửa 2 vị trí 4V410-15: Lưu lượng khí lớn; Dùng cho xi lanh kích thước lớn hơn

Phân loại van điện từ khí nén theo nguồn điện:
Van điện từ khí nén AC
Điện áp: AC220V
Phù hợp nhà xưởng công nghiệp
Van điện từ khí nén DC
Điện áp: DC24V
An toàn, dùng nhiều trong máy tự động

Ứng dụng của van điện từ khí nén
Van điện từ khí nén được sử dụng rộng rãi trong:
Hệ thống xi lanh khí nén
Dây chuyền đóng gói tự động
Máy thực phẩm, máy dệt
Máy cơ khí – chế tạo...
Cách chọn van điện từ khí nén phù hợp
-Chọn theo loại xi lanh
Xi lanh tác động kép → van 5/2
Xi lanh tác động đơn → van 3/2
-Chọn theo lưu lượng và kích thước cổng
Cổng 1/8, 1/4, 3/8, 1/2
Chọn theo điện áp
AC220V hoặc DC24V
Ưu điểm khi sử dụng van điện từ khí nén chất lượng cao
Đóng mở nhanh, chính xác
Giảm tiêu hao khí nén
Hoạt động ổn định, ít hỏng hóc
Tăng tuổi thọ hệ thống khí nén

Mua van điện từ khí nén ở đâu uy tín?
TDKMART cung cấp đầy đủ:
Van điện từ khí nén 5 cửa 2 vị trí
Các dòng 4V110, 4V210, 4V310
Đủ điện áp AC – DC
✔️ Hàng sẵn kho
✔️ Tư vấn kỹ thuật đúng ứng dụng
✔️ Giao hàng nhanh toàn quốc

Một số hình ảnh tham khảo về van điện từ khí nén:

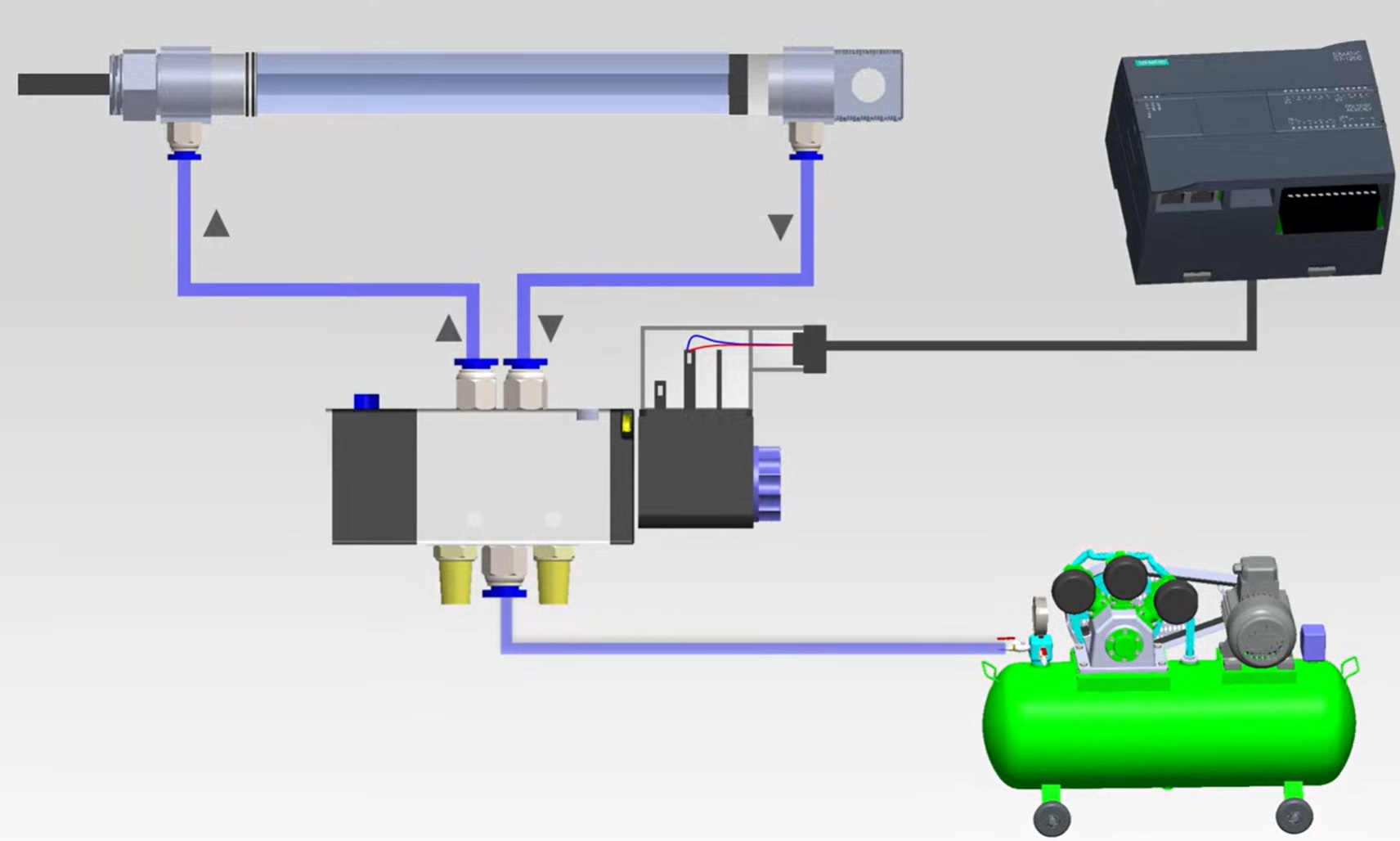

Hệ thống đầy đủ từ nguồn cho đến cơ cấu chấp hành.

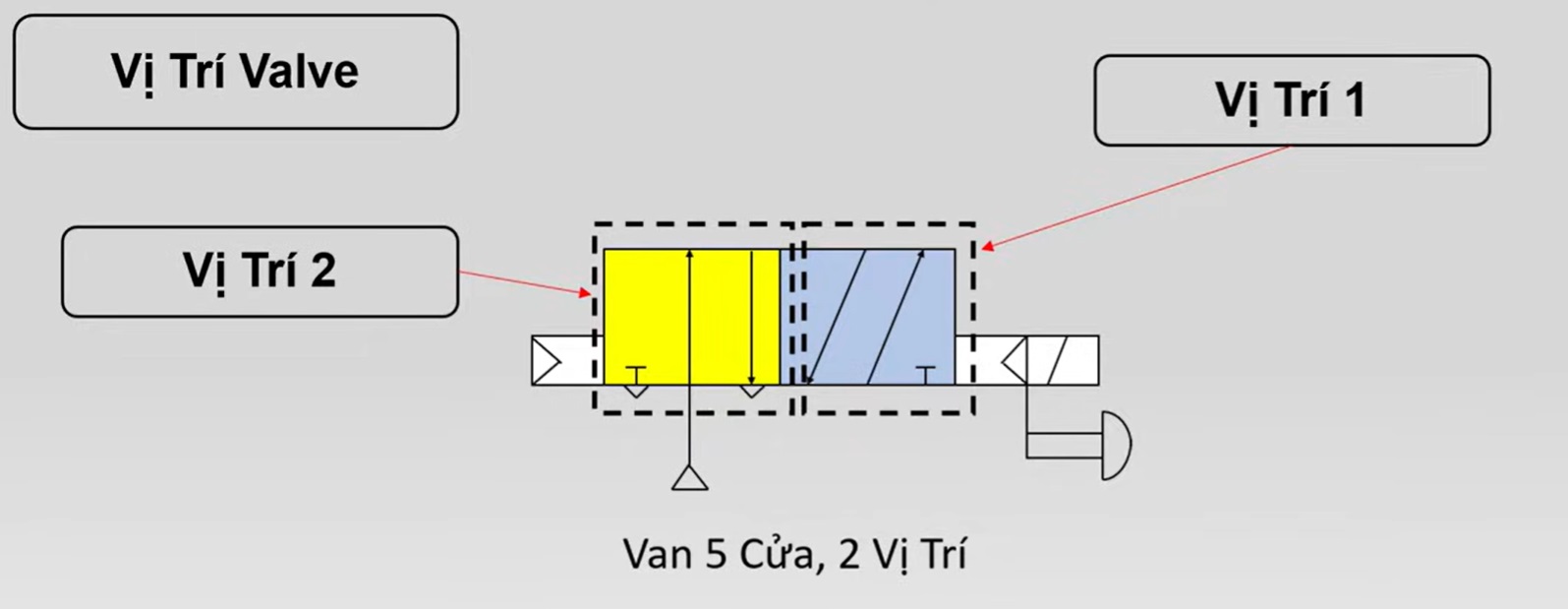

Hình van 5 cửa - 2 vị trí

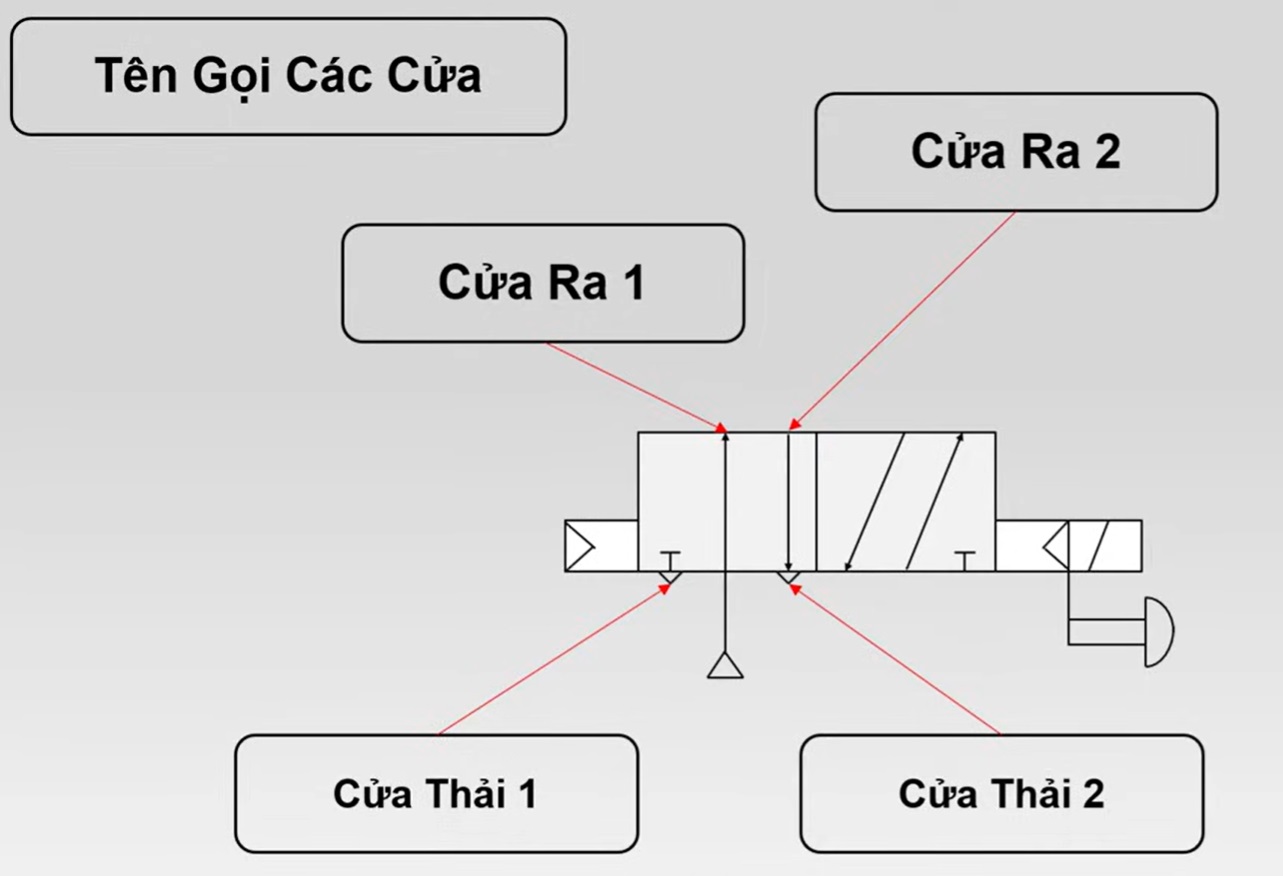

Hình tên gọi các cửa:

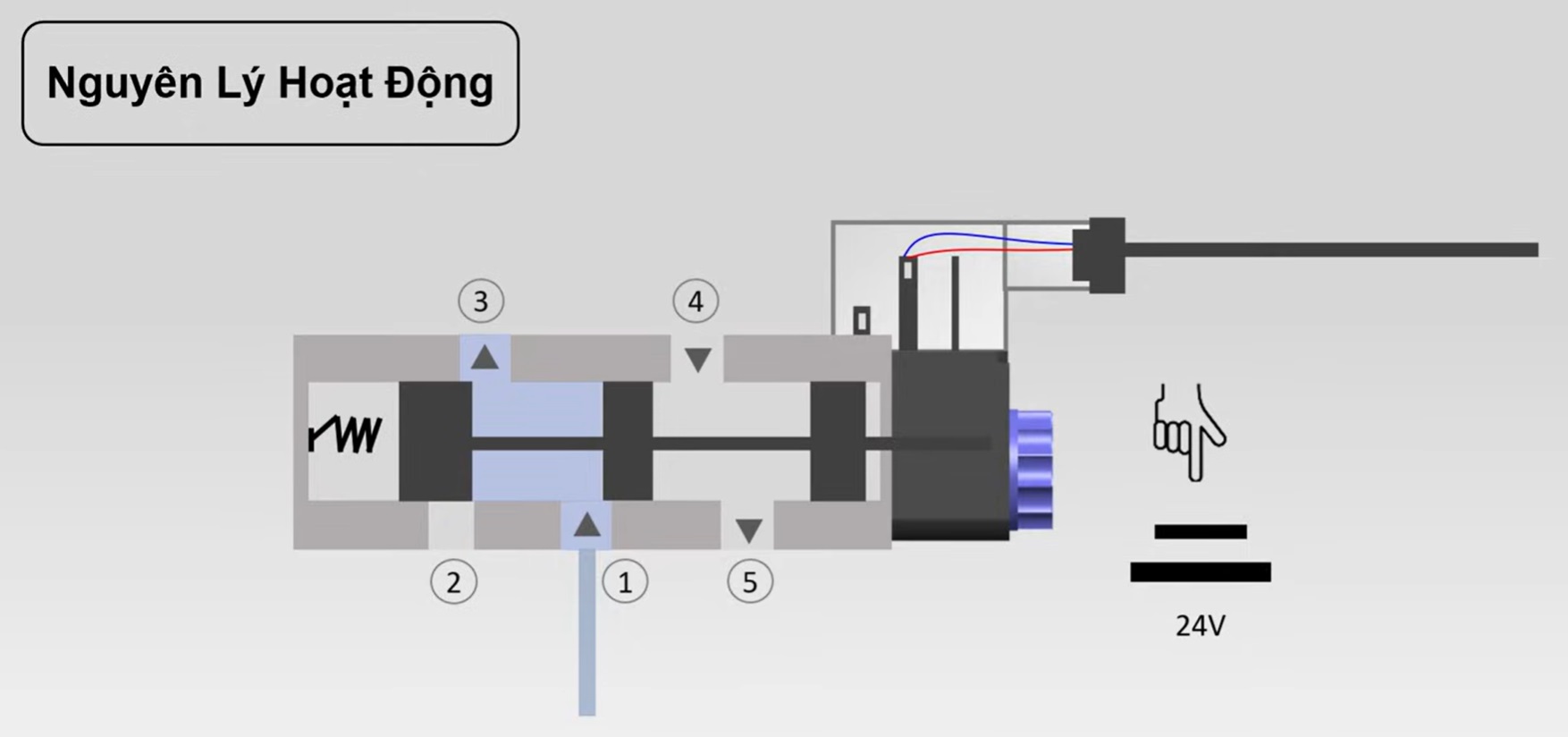

Hình nguyên lý hoạt động.

------------------------------------------------------------
✅ ENGLISH VERSION
Pneumatic solenoid valve is a device that controls compressed air flow by electrical signal, allowing automatic and precise opening, closing or direction change of air. It plays a vital role in industrial automation systems, helping increase productivity and ensure safe operation.
This product is widely used in machinery manufacturing, packaging, food processing and automatic production lines.
🔹 Key Advantages
Fast response and precise switching
Stable operation with long service life
Energy-saving design, reduces operating costs
Compact structure, easy installation
Suitable for harsh industrial environments
🔹 Common Types
2/2 way pneumatic solenoid valve
3/2 way pneumatic solenoid valve
5/2 way pneumatic solenoid valve
5/3 way pneumatic solenoid valve
AC and DC voltage versions
🔹 Technical Specifications
Voltage: 12V, 24V, 110V, 220V
Working pressure: 0.15 – 0.8 MPa
Working temperature: -5°C to 60°C
Material: aluminum alloy, brass, engineering plastic
🔹 Applications
Pneumatic solenoid valves are widely used in:
Automatic packaging machines
Filling and labeling machines
Industrial robots and automation systems
CNC machines and mechanical equipment
Conveyor control systems
