Xy lanh khí nén 2 ty TN25

Xy lanh khí nén 2 ty TN25 là dòng xi lanh dẫn hướng kép có đường kính piston 25mm, được lựa chọn phổ biến cho các hệ thống tự động hóa cần lực đẩy trung bình, chuyển động ổn định và khả năng chống xoay cao. Nhờ thiết kế hai ty song song, TN25 giúp hạn chế rung lắc khi lắp tải lệch, nâng cao độ bền và độ chính xác khi làm việc liên tục.
Ưu điểm nổi bật của xi lanh TN25
Dẫn hướng kép 2 ty giúp piston di chuyển song song, chống xoay hiệu quả.
Piston 25mm cho lực đẩy lớn hơn TN20 nhưng vẫn giữ kích thước gọn.
Hoạt động ổn định ở chu kỳ cao, phù hợp dây chuyền tự động.
Thân xi lanh nhôm anodized, nhẹ, chống ăn mòn.
Tùy chọn có từ tính, dễ dàng lắp cảm biến hành trình khí nén.
Thông số kỹ thuật tiêu biểu
Model: TN25
Đường kính piston: 25 mm
Cấu tạo: 2 ty (Double rod)
Áp suất làm việc: 0.1 – 1.0 MPa
Nhiệt độ làm việc: –20 ~ 70°C
Hành trình tiêu chuẩn: 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 / 125 / 150 / 200 / 250 mm
Ứng dụng thực tế của xy lanh khí nén TN25
Xy lanh khí nén 2 ty TN25 được sử dụng rộng rãi trong:
Cơ cấu đẩy – kẹp – chặn phôi tải trung bình
Bàn trượt khí nén cỡ vừa
Máy đóng gói, chiết rót, phân loại
Đồ gá cơ khí yêu cầu chuyển động chính xác
So sánh TN25 với các model TN khác
So với TN20: TN25 có lực đẩy lớn hơn, ổn định hơn khi lắp tải lệch
So với TN32: TN25 gọn hơn, phù hợp máy có không gian hạn chế
➡️ TN25 là lựa chọn tối ưu khi cần chống xoay tốt nhưng không muốn tăng kích thước xi lanh.

BẢNG THÔNG SỐ XY LANH KHÍ NÉN TN25:

MÔ TẢ SƠ LƯỢC CÁC SIZE XILANH KHÍ NÉN TN25:

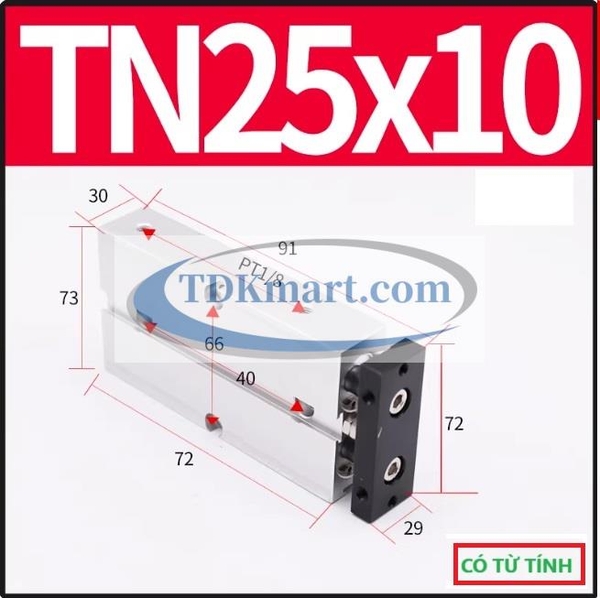

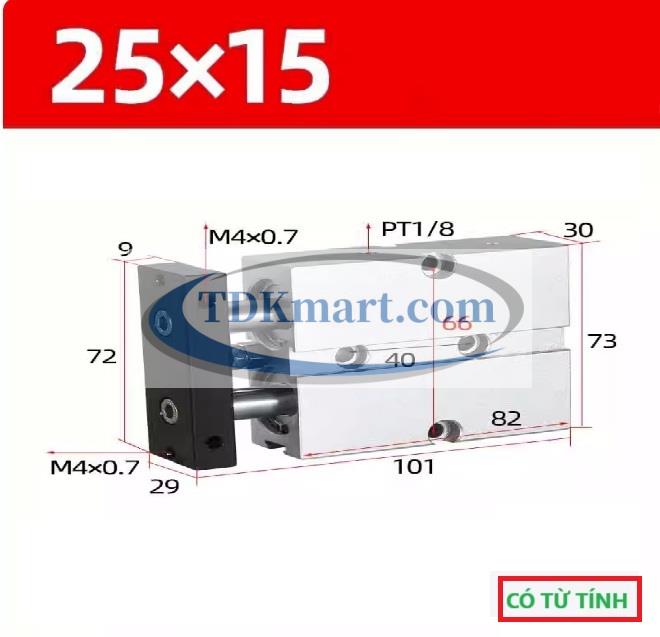

🔸 TN25x10 / TN25x15
Hành trình ngắn 10–15mm dùng cho định vị, chặn nhanh, yêu cầu độ chính xác cao và phản hồi nhanh.
🔸 TN25x20
TN25x20 phù hợp cơ cấu đẩy ngắn, ép nhẹ, vận hành ổn định trong không gian hẹp.

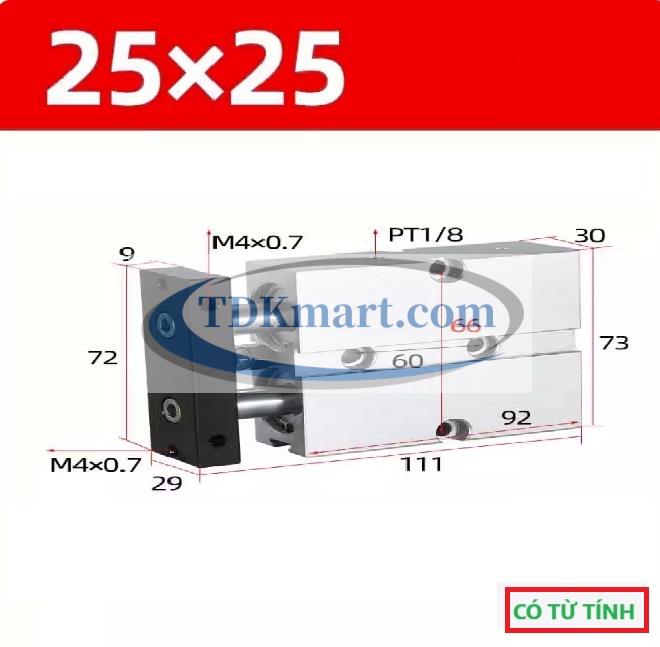

🔸 TN25x25
TN25x25 được dùng phổ biến trong đồ gá kẹp phôi, dễ lắp đặt và căn chỉnh.
🔸 TN25x30
Hành trình 30mm thích hợp cho đẩy – trả sản phẩm trong dây chuyền tự động.

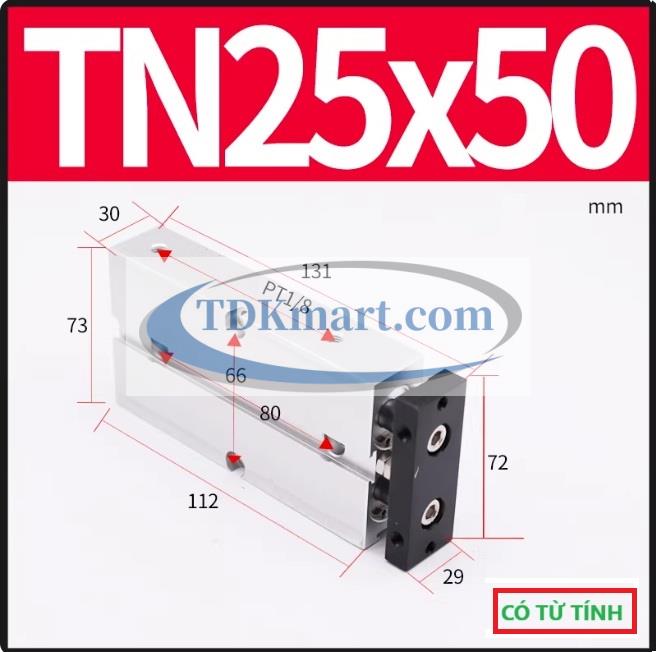

🔸 TN25x40 / TN25x50
Phù hợp bàn trượt khí nén, yêu cầu lực đẩy và độ ổn định cao hơn TN20.
🔸 TN25x75
Ứng dụng tốt trong máy lắp ráp, nơi cần chuyển động mượt và chống rung.
🔸 TN25x100
TN25x100 là lựa chọn cân bằng giữa hành trình và lực đẩy, dùng phổ biến trong máy tự động hóa tiêu chuẩn.

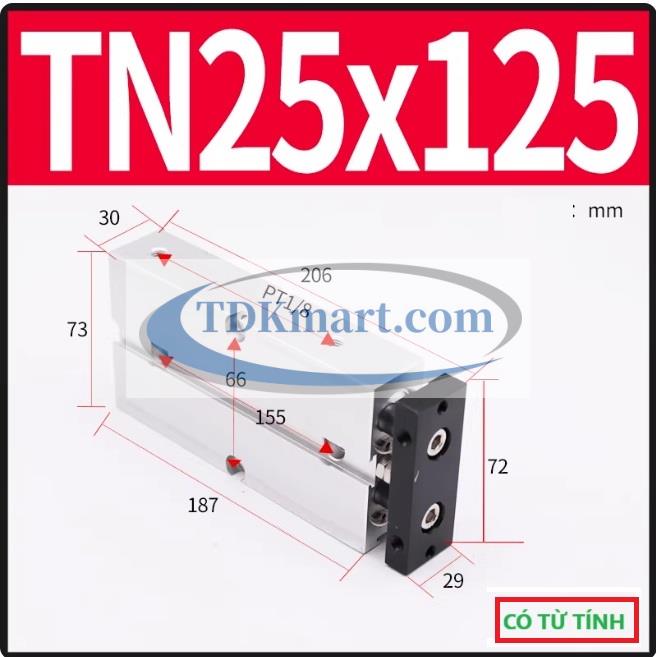

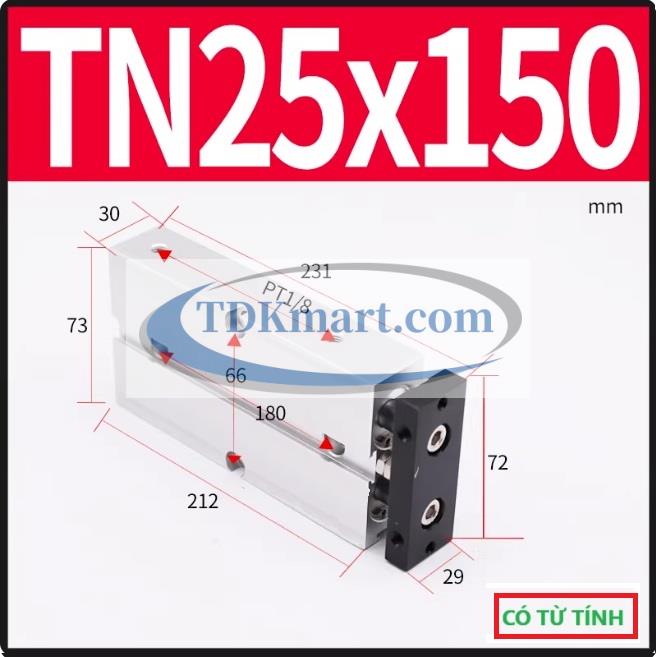

🔸 TN25x125 / TN25x150
Phù hợp cho cơ cấu trượt trung bình, làm việc liên tục với độ ổn định cao.

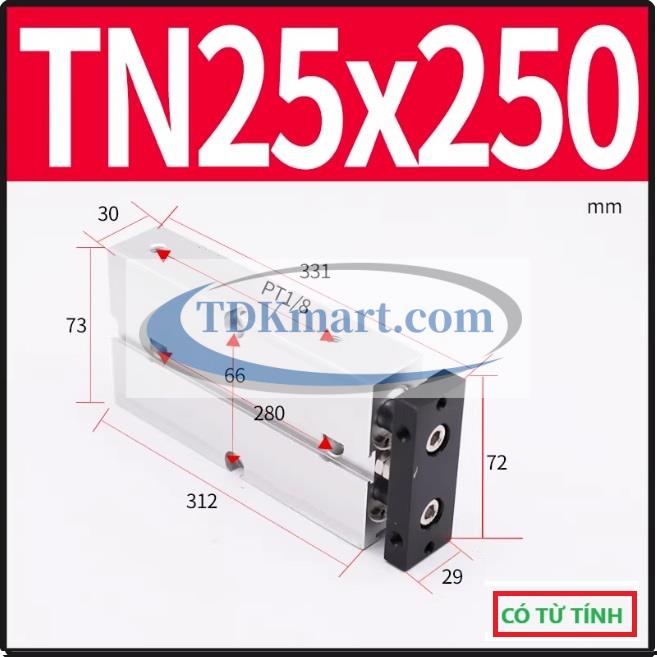

🔸 TN25x200 / TN25x250
Dùng cho bàn trượt dài, yêu cầu dẫn hướng chắc chắn và tuổi thọ cao.

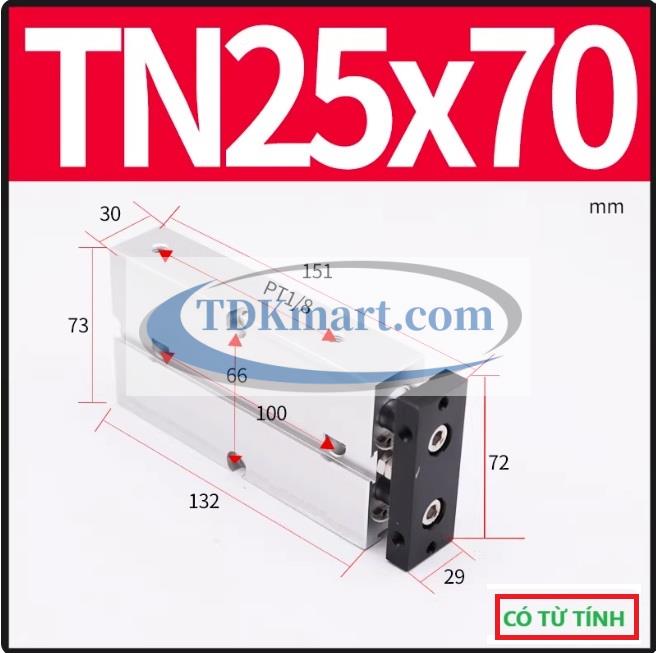

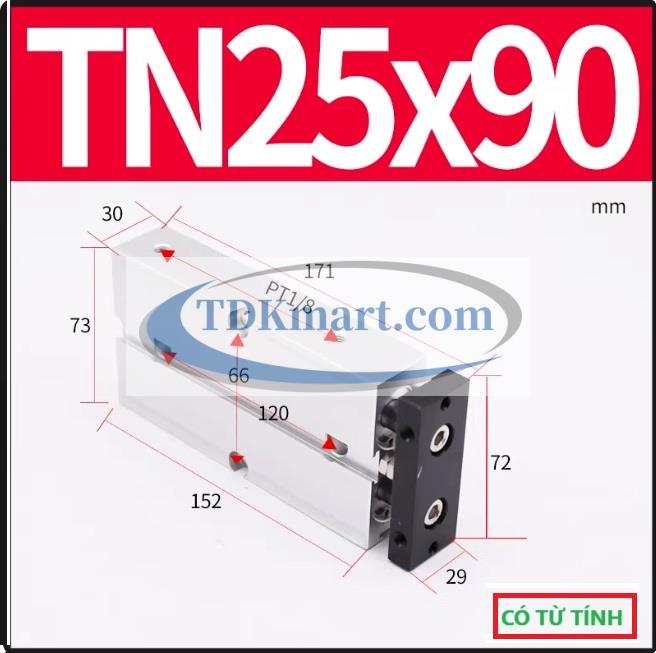

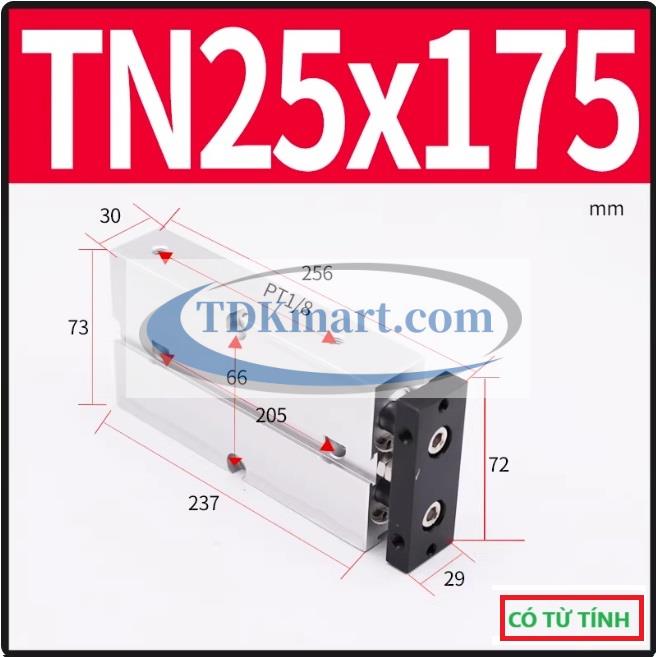

CÁC HÌNH ẢNH CẤU TRÚC VÀ ỨNG DỤNG XILANH KHÍ NÉN TN25:
