Xylanh khí nén Compact SDA

Xylanh khí nén Compact SDA – Giải pháp tối ưu cho không gian lắp đặt hẹp

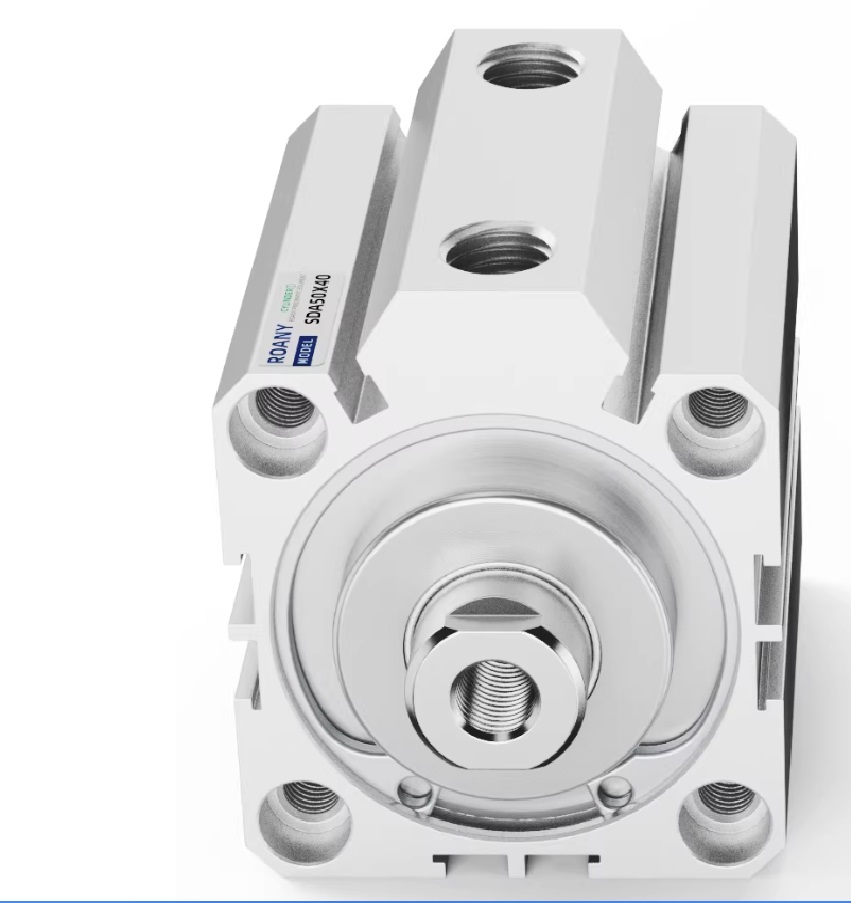

Xylanh khí nén Compact SDA là dòng xi lanh khí nén dạng mỏng (compact cylinder) được sử dụng rất phổ biến trong các hệ thống tự động hóa và máy móc công nghiệp hiện nay. Với thiết kế chiều dài thân ngắn, kết cấu chắc chắn và hiệu suất làm việc ổn định, xylanh SDA là lựa chọn lý tưởng cho các ứng dụng yêu cầu tiết kiệm không gian lắp đặt nhưng vẫn đảm bảo lực đẩy lớn và độ chính xác cao.

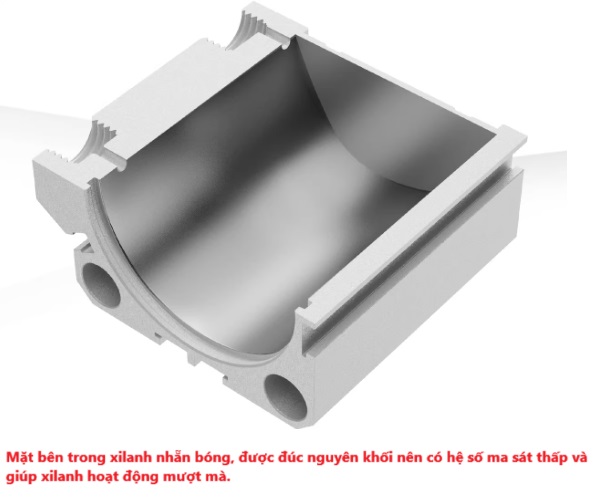

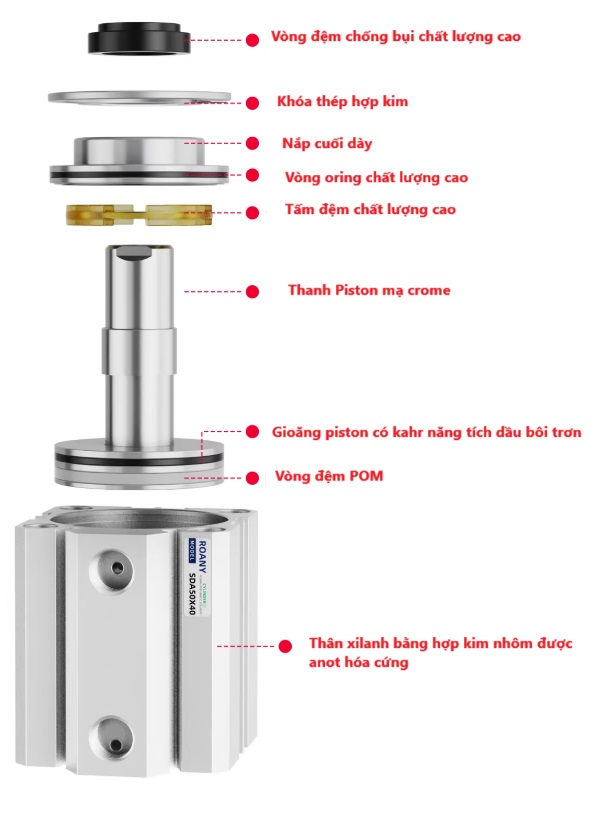

Dòng xylanh khí nén Compact SDA được sản xuất theo tiêu chuẩn công nghiệp, thân xi lanh làm từ hợp kim nhôm cao cấp anod hóa, có khả năng chống ăn mòn và tản nhiệt tốt. Ty piston bằng thép mạ crom cứng giúp giảm ma sát, tăng độ bền và đảm bảo chuyển động trơn tru trong suốt vòng đời sản phẩm.
Đặc điểm nổi bật của xylanh khí nén Compact SDA

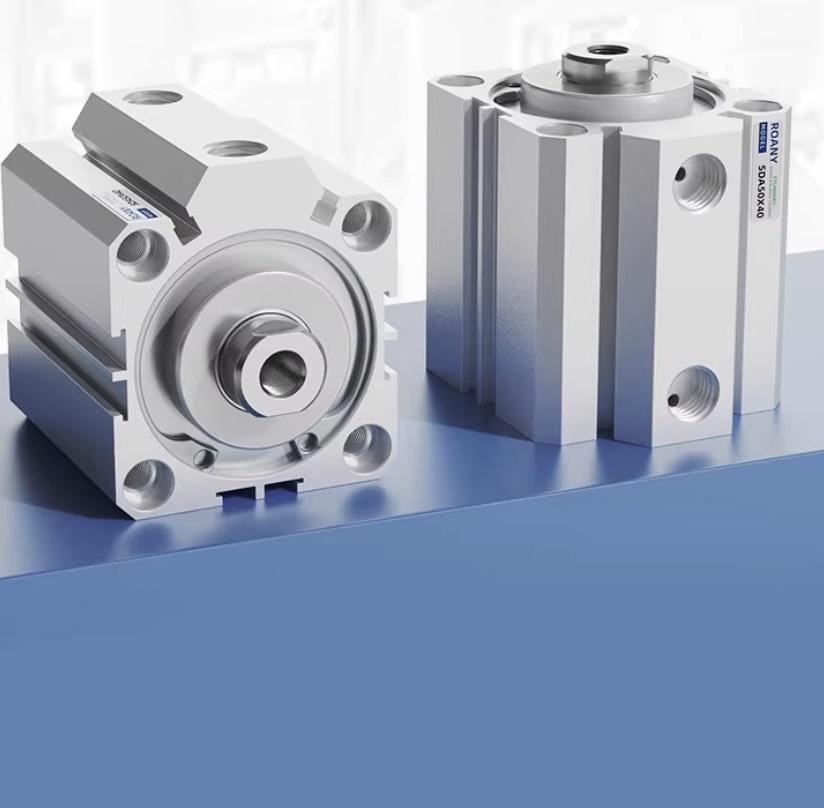

Thiết kế compact – thân ngắn, tối ưu cho không gian hẹp
Lực đẩy lớn so với kích thước, vận hành ổn định
Hoạt động theo nguyên lý tác động kép

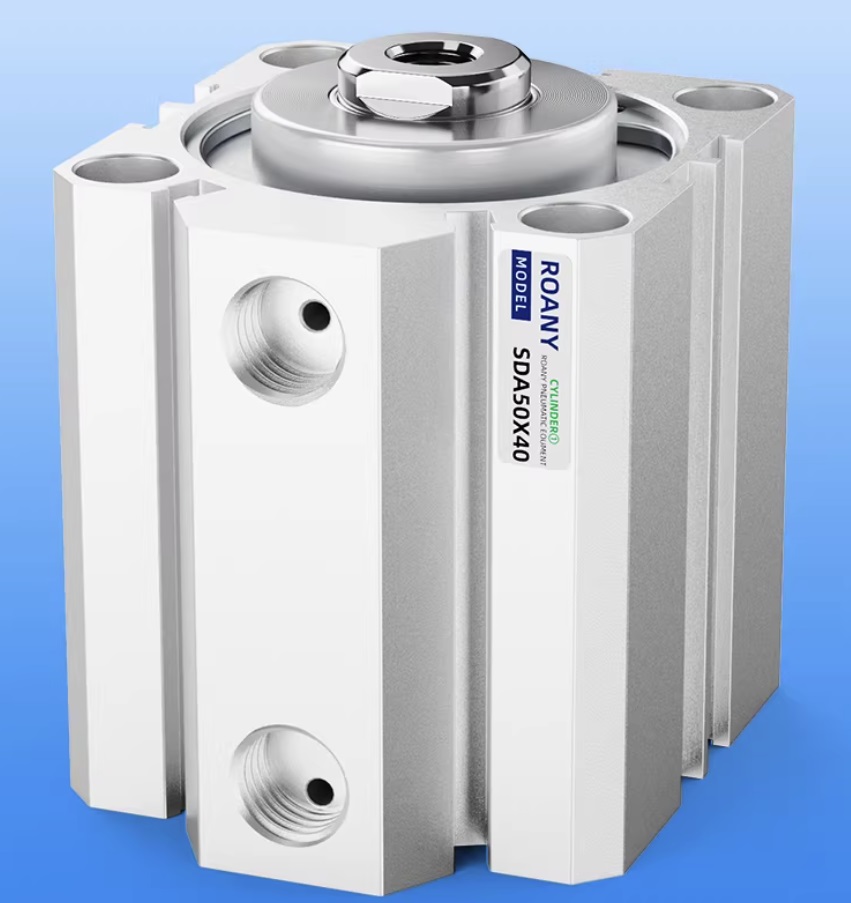

Có phiên bản xylanh SDA có từ tính, dễ dàng gắn cảm biến hành trình
Độ kín khí cao, giảm rò rỉ, tiết kiệm khí nén
Dễ lắp đặt, tương thích nhiều phụ kiện gá lắp tiêu chuẩn
Thông số kỹ thuật phổ biến của xylanh SDA
Xylanh khí nén Compact SDA có nhiều đường kính piston và hành trình khác nhau để đáp ứng đa dạng nhu cầu sử dụng. Các size thông dụng gồm SDA12, SDA16, SDA20, SDA25, SDA32, SDA40, SDA50, SDA63 với hành trình phổ biến từ 5mm đến 50mm. Áp suất làm việc thường từ 0.1 ~ 0.9 MPa, phù hợp với hầu hết hệ thống khí nén công nghiệp tại Việt Nam.
Ngoài ra, xylanh SDA có thể lựa chọn phiên bản có từ tính hoặc không từ tính, linh hoạt cho các hệ thống có hoặc không yêu cầu giám sát vị trí piston.
Ứng dụng của xylanh khí nén Compact SDA
Nhờ thiết kế nhỏ gọn và hiệu suất cao, xylanh khí nén SDA được ứng dụng rộng rãi trong máy đóng gói, máy dán nhãn, máy ép mini, robot công nghiệp, cơ cấu kẹp – đẩy sản phẩm, băng tải và các dây chuyền sản xuất tự động. Đặc biệt, xylanh SDA rất phù hợp cho các vị trí lắp đặt có không gian hạn chế hoặc yêu cầu chuyển động ngắn, nhanh và chính xác.
Xylanh khí nén Compact SDA20 : Xylanh khí nén Compact SDA20 có kích thước nhỏ gọn, lực đẩy vừa phải, phù hợp cho các cơ cấu đẩy – kẹp tải nhẹ và trung bình. Thường được sử dụng trong máy đóng gói, máy dán nhãn và thiết bị tự động có không gian lắp đặt hạn chế.
Xylanh khí nén Compact SDA25 : Xylanh khí nén Compact SDA25 là size thông dụng, cân bằng tốt giữa kích thước và lực đẩy. Dòng xi lanh này được dùng nhiều trong các dây chuyền sản xuất tự động, máy cơ khí và hệ thống thao tác nhanh, hành trình ngắn.
Xylanh khí nén Compact SDA32 : Xylanh khí nén Compact SDA32 có lực đẩy lớn hơn, hoạt động ổn định trong môi trường công nghiệp. Phù hợp cho các ứng dụng yêu cầu độ bền cao, tần suất làm việc liên tục và có thể gắn cảm biến từ để giám sát hành trình.
Xylanh khí nén Compact SDA40 : Xylanh khí nén Compact SDA40 sở hữu đường kính piston lớn, lực đẩy mạnh, đáp ứng tốt các ứng dụng tải trung bình. Thường dùng trong máy ép mini, cơ cấu đẩy sản phẩm và dây chuyền tự động hóa công nghiệp.

Nguyên lý hoạt động xylanh SDA
Khi khí nén được cấp vào cổng A, piston di chuyển ra, ty đẩy tải.
Khi khí nén cấp vào cổng B, piston hồi về, ty kéo tải về vị trí ban đầu.
➡️ Nhờ kết cấu compact, xi lanh SDA cho chuyển động ngắn, dứt khoát, phù hợp chu kỳ làm việc nhanh.

Hướng dẫn lắp đặt xylanh SDA đúng kỹ thuật
🔹 1 Chuẩn bị vị trí lắp
Lắp trên bề mặt phẳng, chắc chắn
Hướng ty phải thẳng với hướng chuyển động của tải
Tránh lắp xi lanh bị nghiêng hoặc lệch tâm
🔹 2 Cố định thân xi lanh
Sử dụng bu lông đúng kích thước, siết đều các góc
Không kẹp trực tiếp thân xi lanh bằng vật cứng gây biến dạng
🔹 3 Gắn tải lên ty
Tải phải nằm trùng trục với ty piston
Tránh tải lệch gây mòn phớt và cong ty
Với tải lớn, nên dùng bàn trượt hoặc gối đỡ

Hướng dẫn đấu khí
Sử dụng van điện từ 5/2 hoặc 4/2
Cấp khí sạch qua bộ lọc – điều áp – bôi trơn (FRL)
Áp suất làm việc khuyến nghị: 0.4 – 0.7 MPa
Không vượt quá áp suất tối đa cho phép của xi lanh
Điều chỉnh tốc độ & hành trình
🔹 Điều chỉnh tốc độ
Lắp van tiết lưu một chiều tại cổng khí
Nên tiết lưu đầu xả để chuyển động mượt hơn
🔹 Giới hạn hành trình
Không dùng vật cứng chặn cuối hành trình
Nếu cần kiểm soát điểm dừng, sử dụng cảm biến từ + bộ điều khiển
Sử dụng cảm biến từ cho xylanh SDA
Chỉ dùng được với phiên bản SDA có từ tính
Các loại cảm biến thường dùng: CS1, D-M9, D-A93…
Gắn cảm biến vào rãnh thân xi lanh
Căn chỉnh vị trí để bắt tín hiệu chính xác ở cuối hành trình
Lưu ý quan trọng khi sử dụng xylanh SDA
✅ Không dùng xi lanh SDA để chịu tải ngang hoặc mô-men xoắn lớn
✅ Không vận hành khi thiếu khí hoặc khí bẩn
✅ Không tự ý tháo xi lanh khi còn áp suất
✅ Tránh để ty piston trầy xước, bám bụi kim loại
Bảo trì & bảo dưỡng định kỳ xylanh SDA
Kiểm tra rò rỉ khí tại đầu nối
Vệ sinh ty piston định kỳ
Quan sát chuyển động: nếu giật, yếu lực → kiểm tra phớt

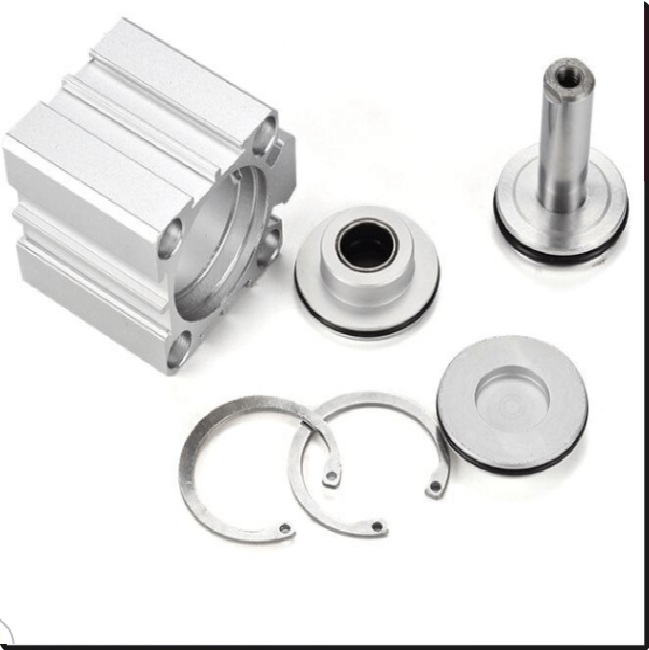

Thay phớt khi xi lanh bị xì khí hoặc giảm hiệu suất
Khi nào nên chọn xylanh khí nén Compact SDA?
Khi không gian lắp đặt hạn chế
Khi cần chuyển động ngắn, nhanh
Khi dùng máy compact, bàn gá nhỏ
Khi yêu cầu kết cấu gọn – dễ lắp – dễ bảo trì


Vì sao nên chọn xylanh khí nén Compact SDA tại Tdkmart.com?
Tại Tdkmart.com, xylanh khí nén Compact SDA được cung cấp với nhiều size, hành trình và tùy chọn có từ tính, đáp ứng đầy đủ nhu cầu từ sửa chữa thay thế đến lắp mới hệ thống. Sản phẩm đảm bảo chất lượng ổn định, dễ lắp đặt, giá thành cạnh tranh và phù hợp với điều kiện vận hành thực tế tại nhà máy Việt Nam.
Việc lựa chọn đúng xylanh khí nén Compact SDA không chỉ giúp tối ưu không gian máy, mà còn nâng cao hiệu suất làm việc, giảm chi phí bảo trì và tăng độ bền cho toàn bộ hệ thống khí nén.
