Xy lanh khí nén 2 ty TN32

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

Xy lanh khí nén 2 ty TN32 là dòng xi lanh dẫn hướng kép có đường kính piston 32mm, được thiết kế chuyên dùng cho các cơ cấu yêu cầu chuyển động tịnh tiến chính xác, chống xoay và chịu tải lệch tốt. Nhờ cấu trúc hai ty song song, TN32 hoạt động ổn định hơn so với xi lanh 1 ty thông thường, đặc biệt phù hợp trong môi trường máy tự động hóa, đồ gá và dây chuyền sản xuất liên tục.
Ưu điểm nổi bật của xi lanh TN32
Hai ty dẫn hướng độc lập giúp chống xoay piston hiệu quả, duy trì độ song song khi vận hành.
Đường kính piston 32mm tạo lực đẩy lớn hơn các model TN nhỏ, đáp ứng tốt nhu cầu tải trung bình – khá.
Chuyển động mượt, độ lặp cao, phù hợp cho các vị trí cần độ chính xác ổn định.
Thân xi lanh hợp kim nhôm anodized, nhẹ, chống ăn mòn, tản nhiệt tốt.
Tùy chọn có từ tính để lắp cảm biến hành trình, dễ tích hợp vào hệ thống điều khiển PLC.
Thông số kỹ thuật tiêu biểu
Model: TN32
Đường kính piston: 32 mm
Cấu tạo: 2 ty song song (double rod)
Áp suất làm việc: 0.1 – 1.0 MPa
Môi chất: Khí nén sạch
Nhiệt độ làm việc: –20 ~ 70°C
Hành trình tiêu chuẩn: 10 / 20 / 30 / 50 / 75 / 100 mm...
Ứng dụng thực tế của xi lanh khí nén TN32
Xy lanh khí nén 2 ty TN32 được sử dụng rộng rãi trong:
Cơ cấu đẩy – kẹp – chặn phôi trong máy tự động
Dây chuyền lắp ráp, đóng gói, phân loại sản phẩm
Hệ thống bàn trượt khí nén, đồ gá chính xác
Máy ngành gỗ, bao bì, thực phẩm, cơ khí chế tạo
Phân biệt TN32 với các model TN khác
So với TN16, TN20, TN25, model TN32 có:
Lực đẩy lớn hơn, phù hợp tải nặng hơn
Độ cứng vững cao, ít rung khi lắp thiết bị trên bàn trượt
Kích thước tổng thể lớn hơn, thích hợp cho không gian lắp đặt trung bình
➡️ Nhờ đó, TN32 là lựa chọn tối ưu khi TN nhỏ không đủ lực nhưng chưa cần đến xi lanh dẫn hướng cỡ lớn.
Vì sao nên mua xy lanh khí nén TN32 tại Tdkmart.com?
Hàng sẵn kho nhiều hành trình, giao nhanh toàn quốc
Thông số rõ ràng, hỗ trợ chọn đúng model theo tải
Giá cạnh tranh, phù hợp dự án – nhà máy – xưởng cơ khí
Tư vấn kỹ thuật trước và sau bán hàng

BẢNG THÔNG SỐ XY LANH KHÍ NÉN TN32:

MÔ TẢ SƠ LƯỢC CÁC SIZE XILANH KHÍ NÉN TN32:

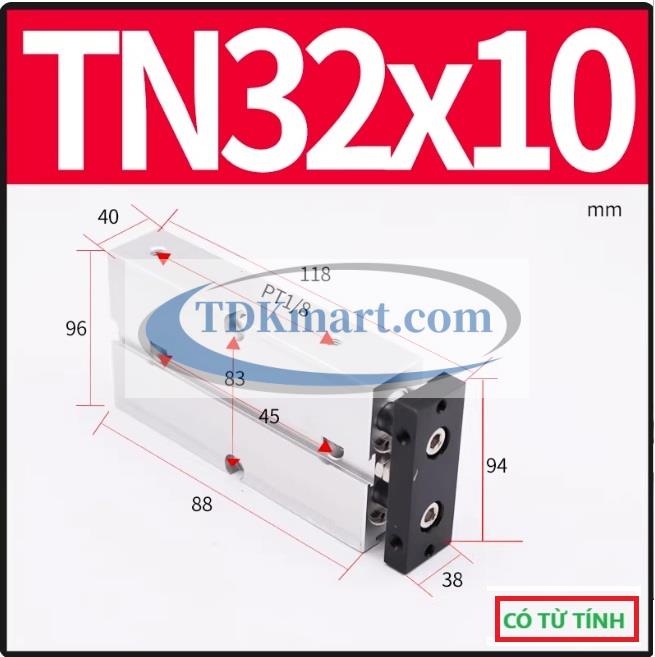

🔹 TN32x10 / TN32x15
Xy lanh TN32 hành trình ngắn 10–15mm chuyên dùng cho các cơ cấu chặn, định vị nhanh, yêu cầu phản hồi tức thì. Thiết kế 2 ty giúp chuyển động chính xác, không xoay ngay cả khi lắp tải lệch.

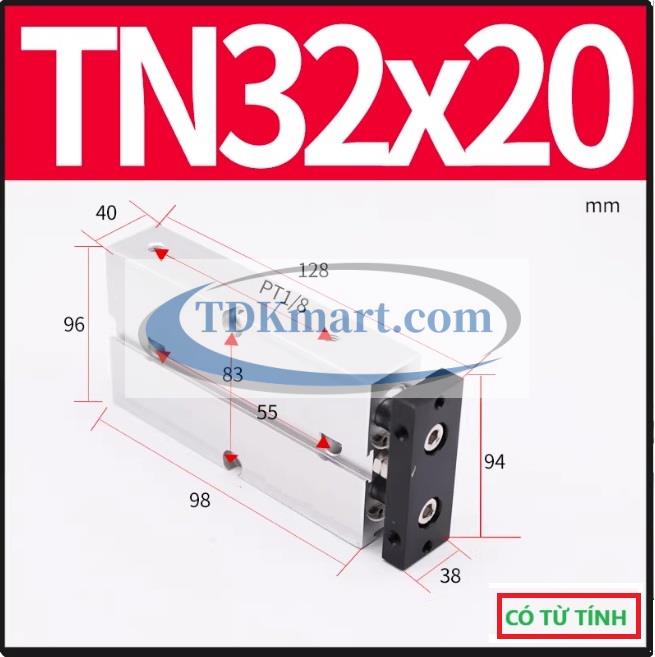

🔹 TN32x20
TN32x20 phù hợp cho các cơ cấu đẩy ngắn, ép nhẹ, hoạt động liên tục trong không gian hẹp. Lực đẩy ổn định hơn các dòng TN nhỏ, đảm bảo độ lặp cao.

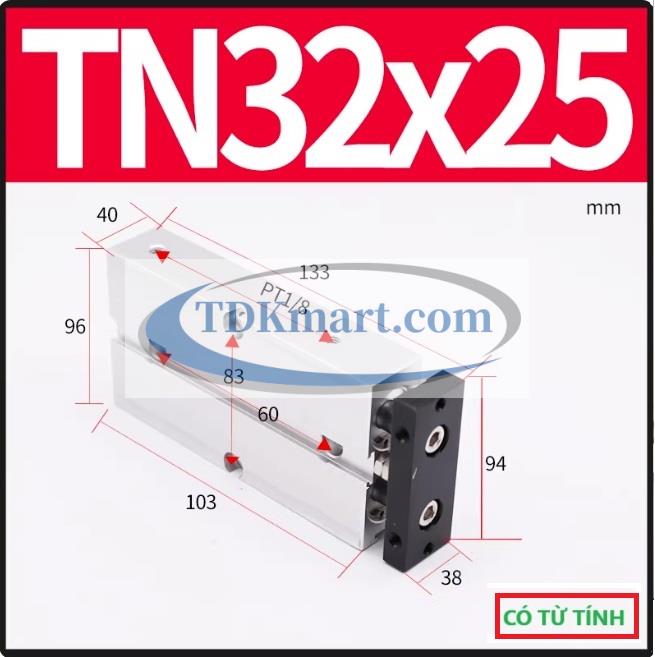

🔹 TN32x25
Xy lanh khí nén 2 ty TN32x25 được dùng phổ biến trong đồ gá kẹp phôi, nhờ hành trình vừa phải, dễ căn chỉnh và chống rung tốt khi vận hành tốc độ cao.

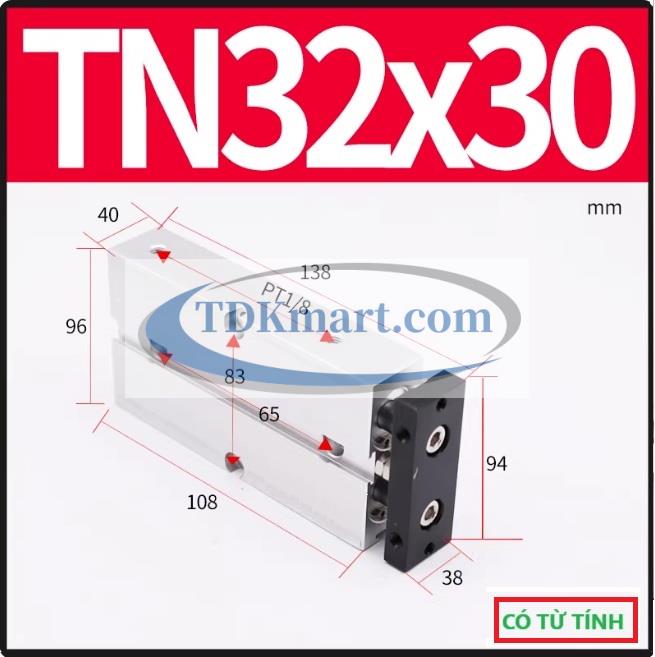

🔹 TN32x30
TN32x30 đáp ứng tốt các ứng dụng đẩy – trả sản phẩm trong máy đóng gói, phân loại. Cấu trúc dẫn hướng kép giúp piston luôn song song, tăng tuổi thọ cơ cấu.

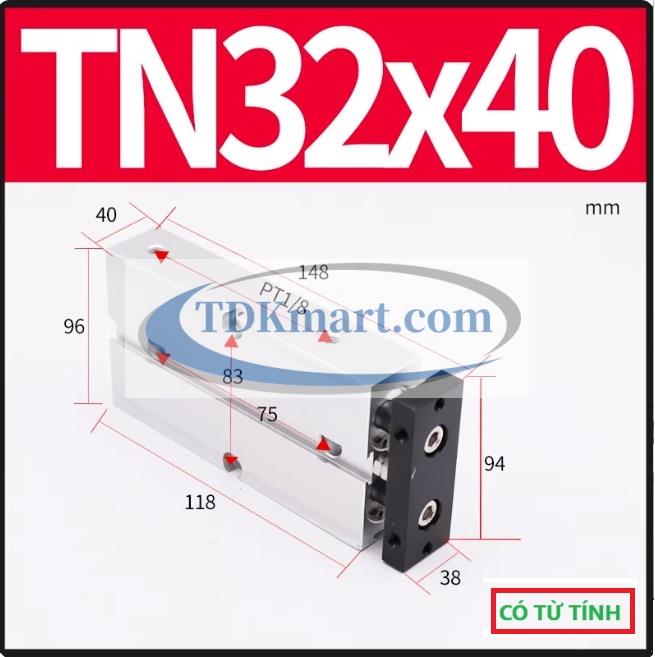

🔹 TN32x40 / TN32x50
Các hành trình 40–50mm phù hợp cho bàn trượt khí nén, cơ cấu gắp – đẩy trung bình, nơi cần lực đẩy lớn và độ ổn định cao hơn xi lanh 1 ty.
🔹 TN32x75
Xy lanh TN32x75 thường dùng trong dây chuyền lắp ráp, nơi yêu cầu hành trình dài vừa phải nhưng vẫn đảm bảo chống xoay và chịu tải lệch.
🔹 TN32x100
TN32x100 là lựa chọn phổ biến cho máy tự động hóa tiêu chuẩn, cân bằng tốt giữa lực đẩy, hành trình và kích thước tổng thể.

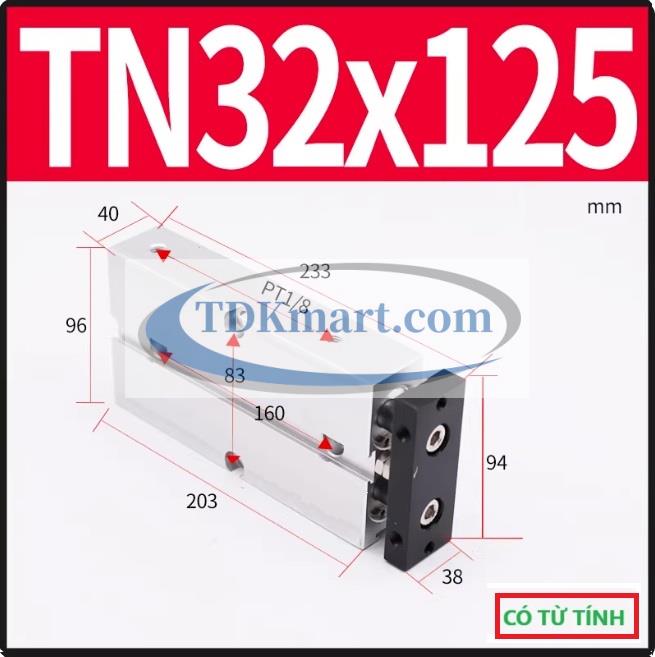

🔹 TN32x125 / TN32x150
Hành trình 125–150mm phù hợp cho các cơ cấu đẩy sâu, trượt dài, yêu cầu độ cứng vững cao và chuyển động ổn định liên tục.
🔹 TN32x200
Xy lanh khí nén TN32x200 dùng trong bàn trượt dài, cơ cấu cấp phôi, nơi xi lanh thông thường dễ bị xoay hoặc rung.

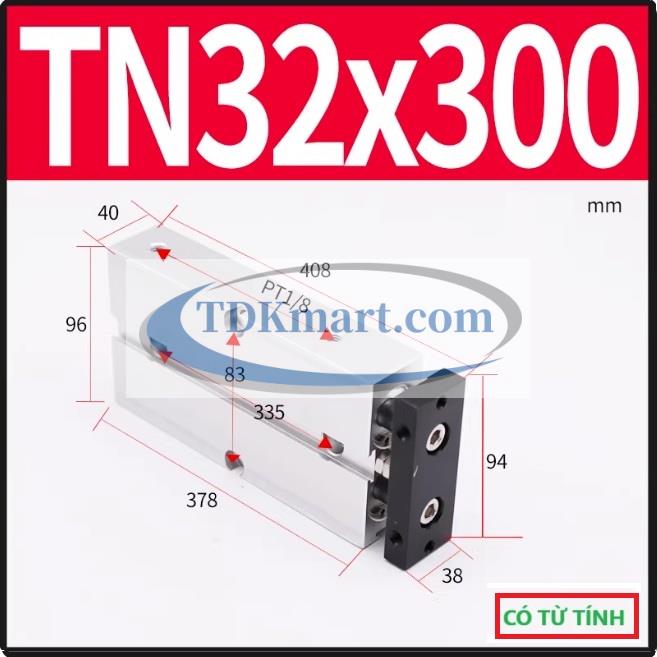

🔹 TN32x250 / TN32x300
Các hành trình dài 250–300mm chuyên dùng cho máy đặc thù, cần dẫn hướng chắc chắn, chịu tải lệch tốt và độ bền cao trong môi trường công nghiệp.
