Xy lanh khí nén 2 ty TN20 là dòng xi lanh dẫn hướng kép có đường kính piston 20mm, chuyên dùng cho các cơ cấu cần chuyển động chính xác, tải nhẹ đến trung bình và không gian lắp đặt nhỏ gọn. Nhờ thiết kế hai ty song song, TN20 giúp piston di chuyển ổn định, hạn chế xoay và mài mòn trong quá trình vận hành liên tục.
Ưu điểm nổi bật của xi lanh TN20
Kết cấu 2 ty dẫn hướng giúp chống xoay tốt hơn xi lanh 1 ty cùng kích thước.
Đường kính piston 20mm, cân bằng giữa lực đẩy và độ gọn nhẹ.
Phản hồi nhanh, phù hợp ứng dụng chu kỳ cao.
Thân nhôm anodized, trọng lượng nhẹ, tản nhiệt tốt.
Tùy chọn có từ tính, dễ lắp cảm biến hành trình khí nén.
Thông số kỹ thuật tiêu biểu xi lanh TN20
Model: TN20
Đường kính piston: 20 mm
Cấu tạo: 2 ty (double rod)
Áp suất làm việc: 0.1 – 1.0 MPa
Nhiệt độ làm việc: –20 ~ 70°C
Hành trình tiêu chuẩn: 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 / 150 / 200 mm
Ứng dụng thực tế của xy lanh khí nén TN20
Xy lanh khí nén 2 ty TN20 thường được sử dụng trong:
Cơ cấu đẩy – chặn – phân loại sản phẩm nhỏ
Máy đóng gói mini, máy dán nhãn
Đồ gá kẹp nhẹ, bàn trượt nhỏ
Hệ thống tự động hóa quy mô vừa và nhỏ
Phân biệt TN20 với các model TN khác
So với TN16: TN20 cho lực đẩy lớn hơn, ổn định hơn khi lắp tải lệch
So với TN25 / TN32: TN20 gọn hơn, phù hợp không gian hẹp và tải nhẹ
➡️ TN20 là lựa chọn tối ưu khi cần chống xoay nhưng không cần lực đẩy lớn.

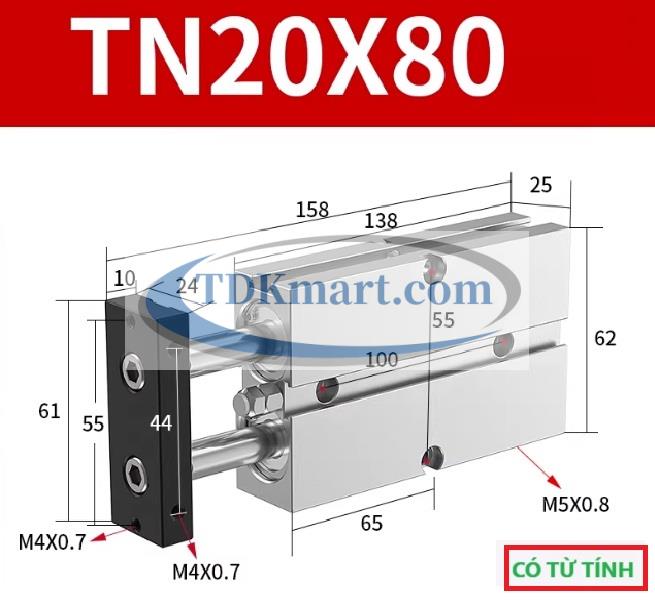

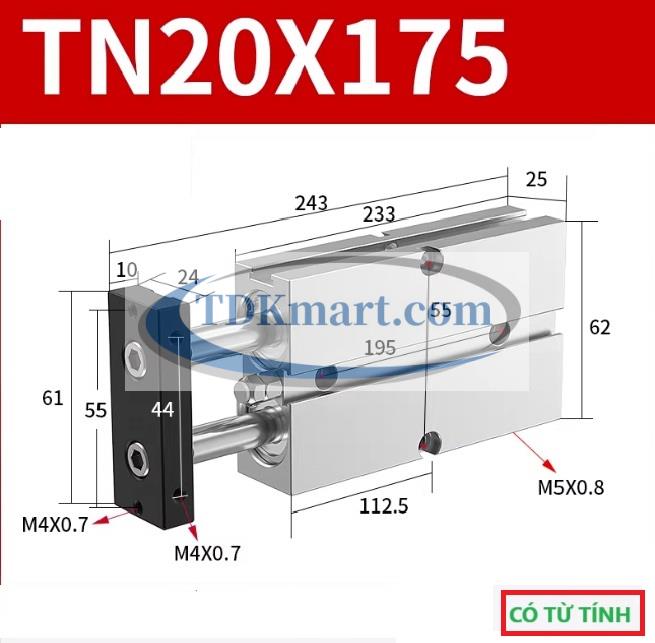

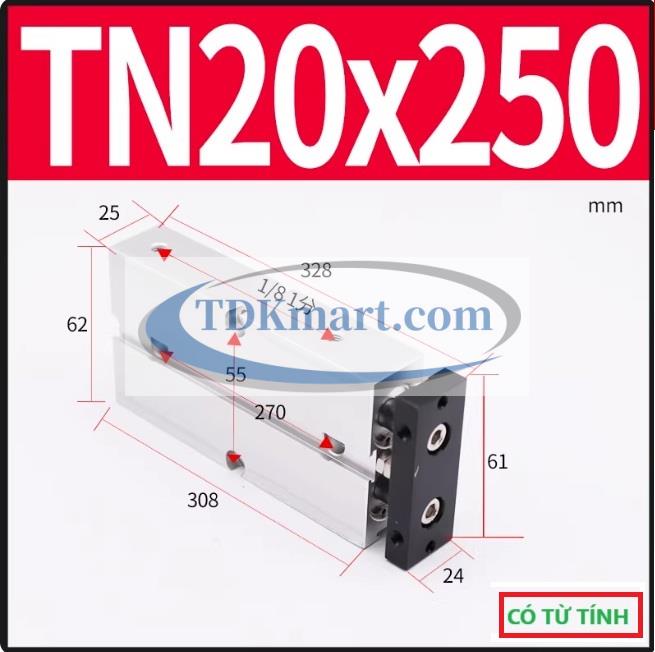

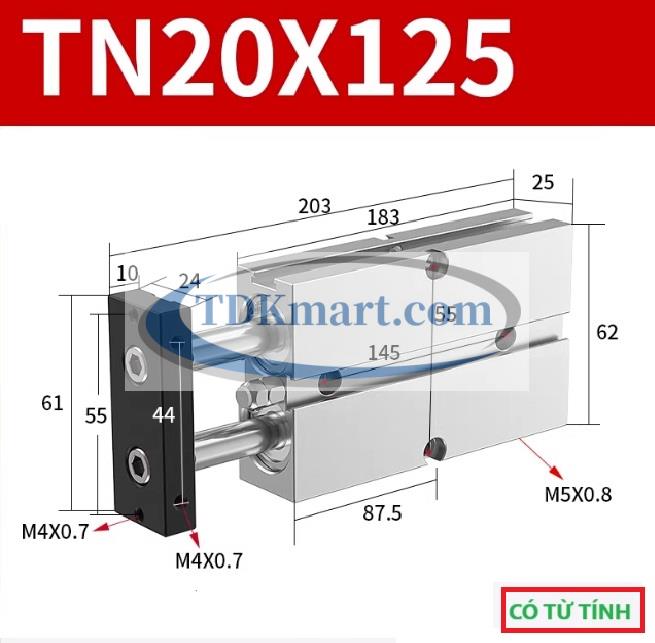

BẢNG THÔNG SỐ XY LANH KHÍ NÉN TN20:

MÔ TẢ SƠ LƯỢC CÁC SIZE XILANH KHÍ NÉN TN20:

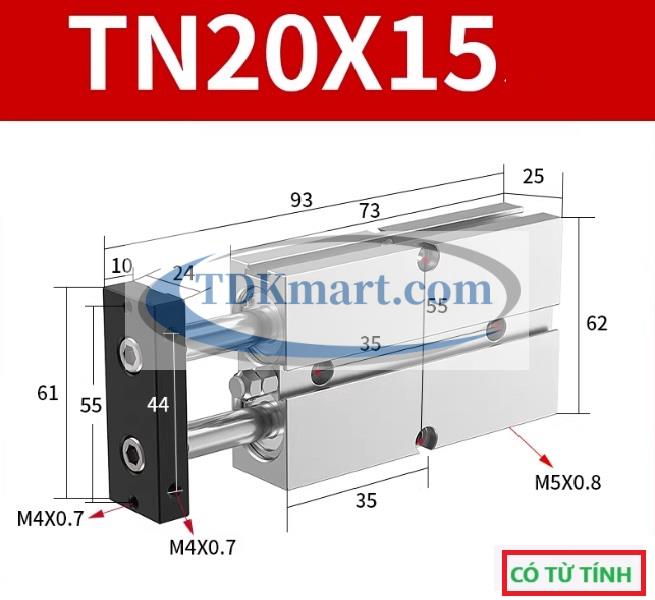

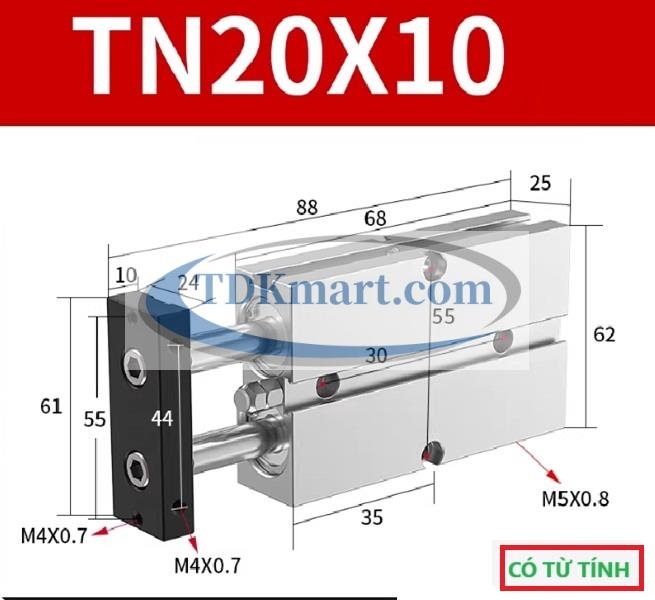

🔸 TN20x10 / TN20x15
Hành trình 10–15mm phù hợp cho định vị, chặn nhanh, yêu cầu phản hồi tức thì và độ chính xác cao.
🔸 TN20x20
TN20x20 dùng cho các cơ cấu đẩy ngắn, ép nhẹ, hoạt động ổn định trong không gian hẹp.
🔸 TN20x25
TN20x25 là lựa chọn phổ biến cho đồ gá kẹp nhỏ, dễ lắp đặt và căn chỉnh.

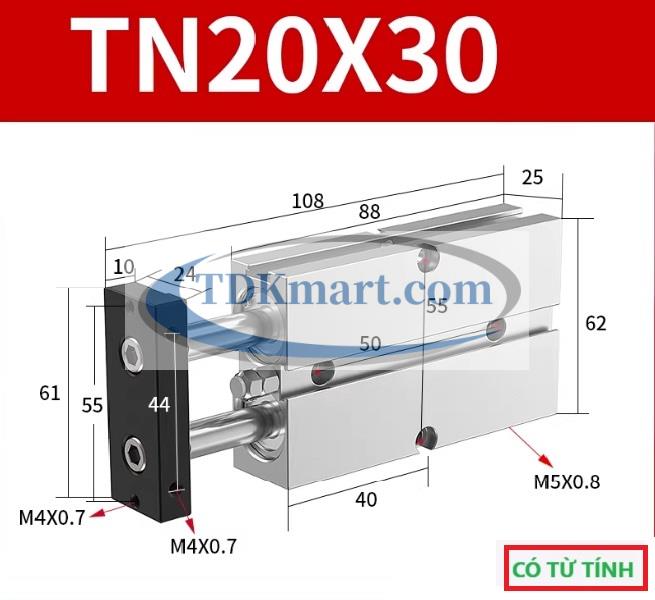

🔸 TN20x30
Hành trình 30mm đáp ứng tốt các ứng dụng đẩy – trả sản phẩm trong dây chuyền tốc độ cao.

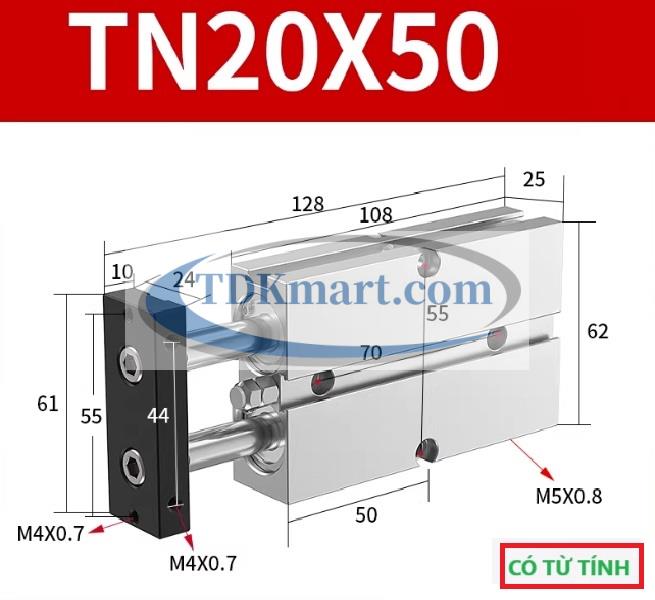

🔸 TN20x40 / TN20x50
Phù hợp bàn trượt nhỏ, cơ cấu trượt ổn định nhờ dẫn hướng kép.
🔸 TN20x75
Ứng dụng trong máy lắp ráp bán tự động, yêu cầu chuyển động mượt và độ lặp cao.

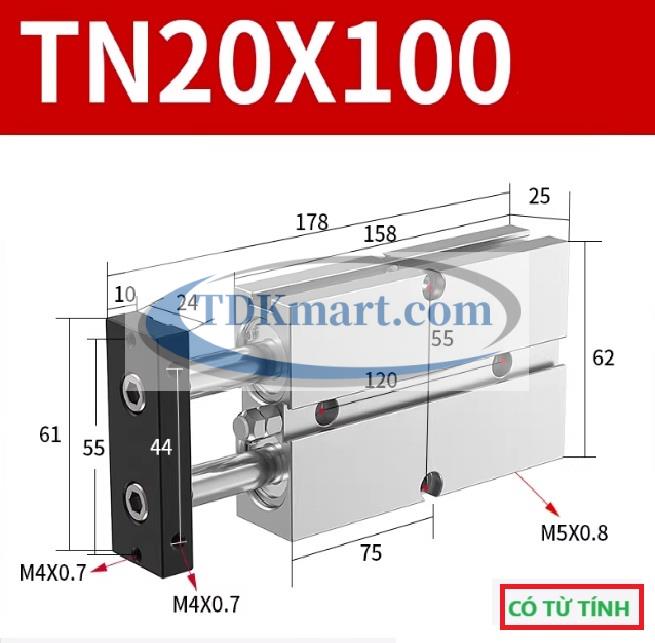

🔸 TN20x100
TN20x100 cân bằng tốt giữa hành trình và lực đẩy, phù hợp máy tự động tiêu chuẩn.
🔸 TN20x150 / TN20x200
Dùng cho cơ cấu trượt dài, vẫn đảm bảo chống xoay và ổn định khi làm việc liên tục.
