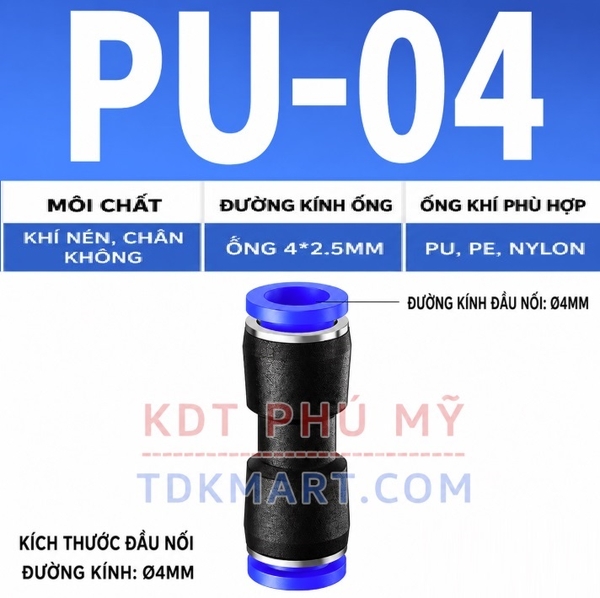

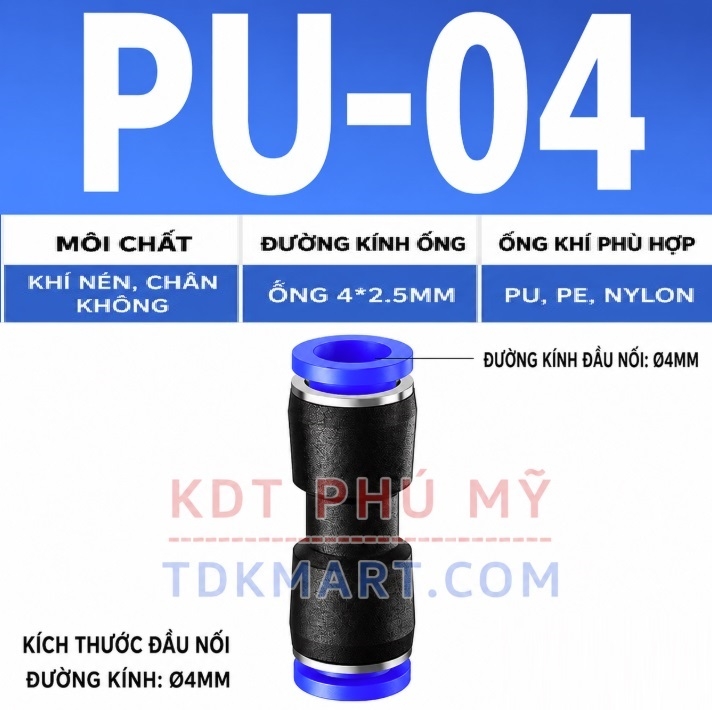

Đầu nối khí nén thẳng phi 4 mm là phụ kiện quan trọng trong hệ thống khí nén, dùng để kết nối nhanh các đoạn ống hơi có đường kính ngoài 4 mm. Sản phẩm được thiết kế theo dạng nối thẳng (Union Straight) giúp liên kết hai đầu ống khí nén một cách chắc chắn, kín khí và dễ dàng tháo lắp khi cần bảo trì.

Phần thân đầu nối thường được làm từ nhựa kỹ thuật PBT hoặc đồng mạ nickel, kết hợp với vòng kẹp và gioăng kín giúp đảm bảo độ bền cao, chống rò rỉ khí trong quá trình vận hành. Nhờ cơ chế kết nối nhanh (push-in), người dùng chỉ cần cắm ống vào là có thể sử dụng ngay, giúp tiết kiệm thời gian lắp đặt và nâng cao hiệu quả làm việc.

Đầu nối khí nén thẳng phi 4 mm được ứng dụng rộng rãi trong nhiều hệ thống tự động hóa như máy CNC, máy đóng gói, máy in, hệ thống khí nén công nghiệp, thiết bị tự động hóa và dây chuyền sản xuất. Với kích thước nhỏ gọn, khả năng chịu áp suất ổn định và độ kín cao, sản phẩm là lựa chọn tối ưu cho các hệ thống khí nén cần độ tin cậy cao.

Thông số kỹ thuật Đầu nối khí nén thẳng phi 4 mm

Loại sản phẩm: Đầu nối khí nén thẳng

Kích thước ống: Phi 4 mm

Kiểu kết nối: Cắm nhanh (Push-in)

Vật liệu thân: Nhựa kỹ thuật

Áp suất làm việc: khoảng 0 – 10 bar

Nhiệt độ làm việc: 0 – 60°C

Ứng dụng: Hệ thống khí nén, máy móc tự động hóa, thiết bị công nghiệp

Ưu điểm nổi bật Đầu nối khí nén thẳng phi 4 mm

Lắp đặt nhanh, không cần dụng cụ chuyên dụng

Kết nối chắc chắn, hạn chế rò rỉ khí

Kích thước nhỏ gọn, dễ bố trí trong hệ thống

Độ bền cao, phù hợp môi trường công nghiệp

Tháo lắp ống dễ dàng khi bảo trì

Cách sử dụng Đầu nối khí nén thẳng phi 4 mm

1️⃣ Chuẩn bị

Trước khi lắp đặt cần chuẩn bị:

Ống hơi khí nén phi 4 mm

Dao cắt ống hoặc kìm cắt ống

Hệ thống khí nén đã tắt nguồn khí

2️⃣ Cách lắp đầu nối

Thực hiện theo các bước sau:

Bước 1:
Cắt đầu ống hơi vuông góc và phẳng để tránh rò rỉ khí.

Bước 2:
Đưa đầu ống hơi phi 4 mm vào lỗ của đầu nối.

Bước 3:
Ấn mạnh ống vào đến khi chạm đáy đầu nối.
Bên trong có vòng kẹp tự khóa giữ ống rất chắc.

Bước 4:
Lặp lại thao tác với đầu ống còn lại để nối hai đoạn ống.

3️⃣ Cách tháo ống ra

Nếu cần tháo ống:

Ấn vòng nhựa (collet) ở miệng đầu nối vào trong.

Đồng thời kéo ống hơi ra.

Ống sẽ được tháo ra dễ dàng.

4️⃣ Kiểm tra sau khi lắp

Sau khi lắp xong:

Mở nguồn khí nén

Kiểm tra xem có rò rỉ khí không

Nếu có rò rỉ cần cắm lại ống hoặc cắt lại đầu ống

5️⃣ Lưu ý khi sử dụng

Chỉ dùng cho ống hơi đúng kích thước 4 mm

Không dùng với ống bị méo, trầy xước hoặc cắt xiên

Không vượt quá áp suất làm việc của hệ thống

Tránh bẻ cong ống quá sát đầu nối
