Đầu nối nhanh giảm chữ Y (PWY) là một phụ kiện được sử dụng trong các hệ thống khí nén để chia một dòng khí thành hai dòng riêng biệt, đồng thời giảm kích thước đường ống tại cả hai đầu ra. Đây là một giải pháp hữu ích khi cần phân phối khí nén từ một nguồn đến nhiều điểm sử dụng với các kích thước đường ống khác nhau.

Đặc điểm của đầu nối khí nén chữ Y-giảm:
- Thiết kế hình chữ Y: Đầu nối này có hình dạng giống chữ Y, với một đầu vào và hai đầu ra.
- Giảm kích thước: Các đầu ra của đầu nối có kích thước nhỏ hơn so với đầu vào, giúp dễ dàng kết nối với các ống khí nén có kích thước khác nhau.
- Chất liệu: được làm từ kim loại như nhựa cao cấp.
- Kết nối: ghim ống.

Ứng dụng của đầu nối khí nén chữ Y-giảm:
- Phân phối khí nén: Dùng để chia khí nén từ một nguồn ra nhiều điểm sử dụng khác nhau.
- Điều chỉnh áp suất và lưu lượng: Giúp điều chỉnh áp suất và lưu lượng khí nén đi đến các thiết bị khác nhau trong hệ thống.
- Lắp đặt trong không gian hạn chế: Do thiết kế nhỏ gọn và khả năng giảm kích thước, đầu nối này thích hợp sử dụng trong những không gian hạn chế về diện tích.


Lựa chọn đầu nối khí nén chữ Y-giảm: Khi lựa chọn đầu nối khí nén chữ Y-giảm, cần chú ý các yếu tố sau:

- Kích thước ống: Đảm bảo rằng kích thước các đầu kết nối phù hợp với các ống khí nén trong hệ thống của bạn.
- Áp suất làm việc: Chọn loại đầu nối có khả năng chịu áp suất tương thích với hệ thống khí nén của bạn.
- Chất liệu: Chọn chất liệu phù hợp với môi trường làm việc, đảm bảo độ bền và tuổi thọ của đầu nối.


Bảo trì và kiểm tra: Để đảm bảo hiệu suất và tuổi thọ của đầu nối khí nén chữ Y-giảm, cần thực hiện bảo trì và kiểm tra định kỳ, bao gồm kiểm tra các kết nối, vệ sinh các đầu nối, và thay thế khi có dấu hiệu hư hỏng.

Hy vọng những thông tin trên sẽ giúp bạn hiểu rõ hơn về đầu nối khí nén chữ Y-giảm và cách sử dụng chúng hiệu quả trong hệ thống khí nén của mình.

Thông số kỹ thuật nối chữ Y khí nén :
-Chất liệu: Nhựa
-Ống sử dụng: PU, PA, PE
-Size có sẵn: 4mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm

-Các loại ống có thể kết nối: ống Pu, Pa, Pe

-Áp suất hoạt động bình thường : <10 bar

-Áp suất hoạt động tối đa: max 13 bar

-Nhiệt độ hoạt động thông thường: < 60 độ C

-Nhiệt độ hoạt động tối đa: max 80 độ C

-Kiểu kết nối: Kết nối nhanh bằng cách ghim ống

-Trọng lượng co nối: tùy thuộc Size ống ren

-Kích thước co nối: tùy thuộc vào size ren ống

- Môi trường sử dụng: nước, khí nén, dùng phun sương, tưới nhỏ giọt..

A. Danh mục các loại đầu nối khí nén chữ Y- Giảm

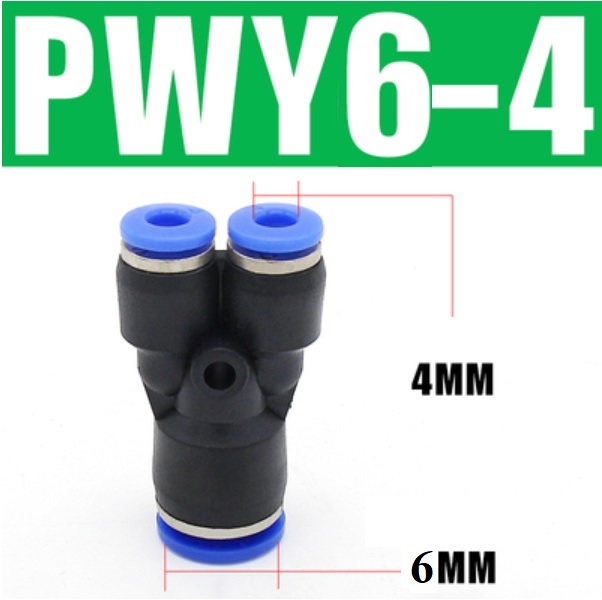

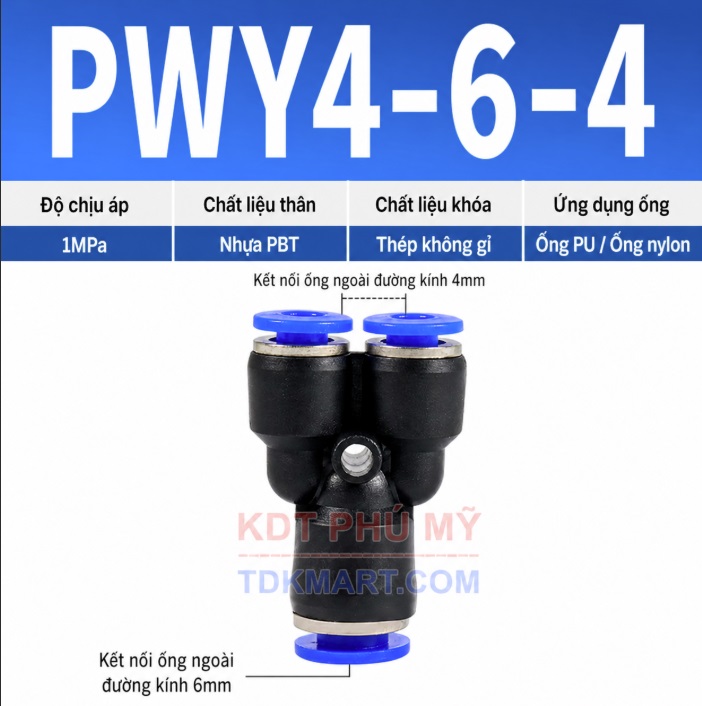

1. PYW 6–4 : Đầu nối ngã 3 chữ Y khí nén có 2 đầu nhỏ 4mm – 1 đầu lớn 6mm

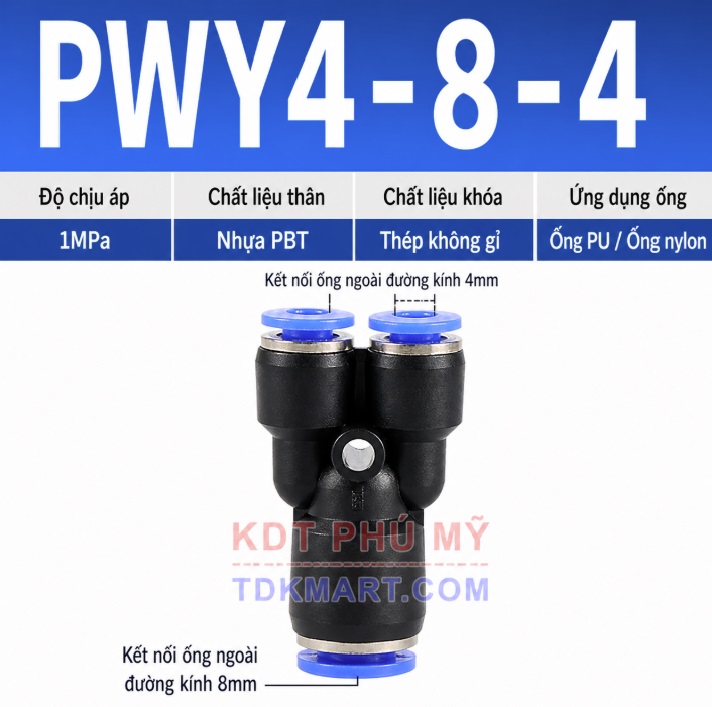

2. PYW 8–4 : Đầu nối ngã 3 chữ Y khí nén có 2 đầu nhỏ 4mm – 1 đầu lớn 8mm

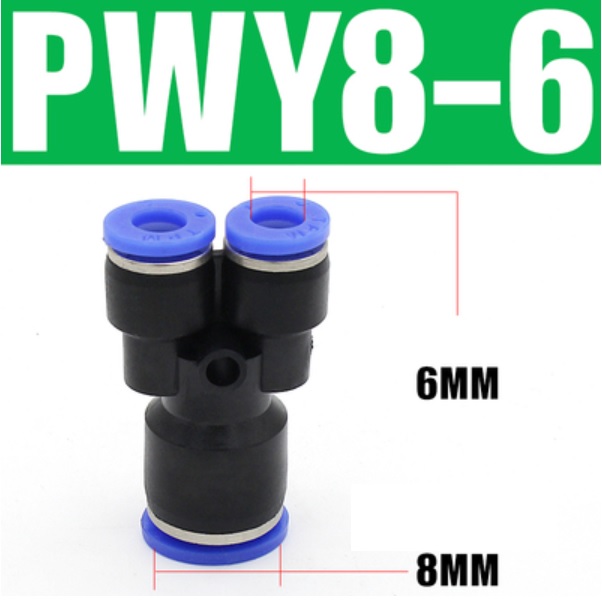

3. PYW 8–6 : Đầu nối ngã 3 chữ Y khí nén có 2 đầu nhỏ 6mm – 1 đầu lớn 8mm

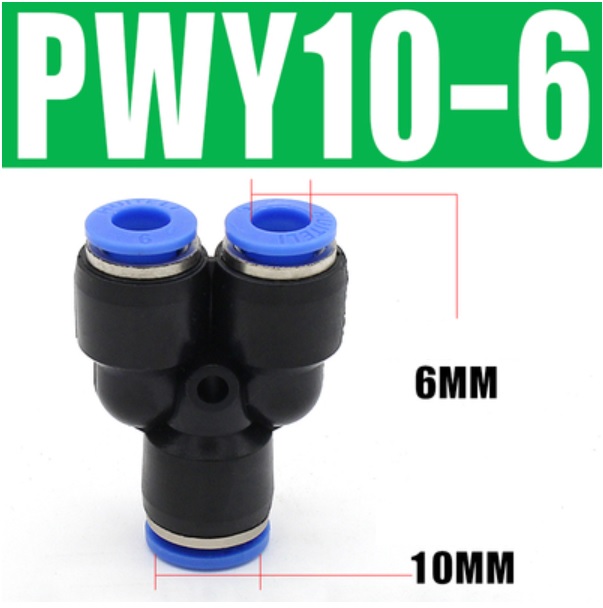

4. PYW 10–6 : Đầu nối ngã 3 chữ Y khí nén có 2 đầu nhỏ 6mm – 1 đầu lớn 10mm

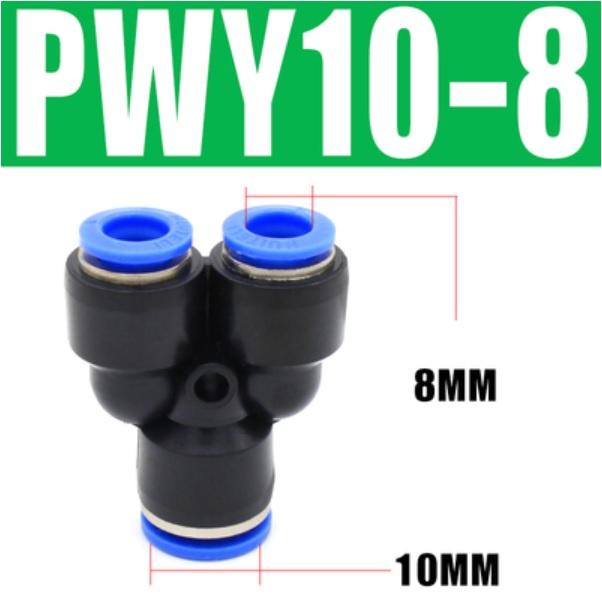

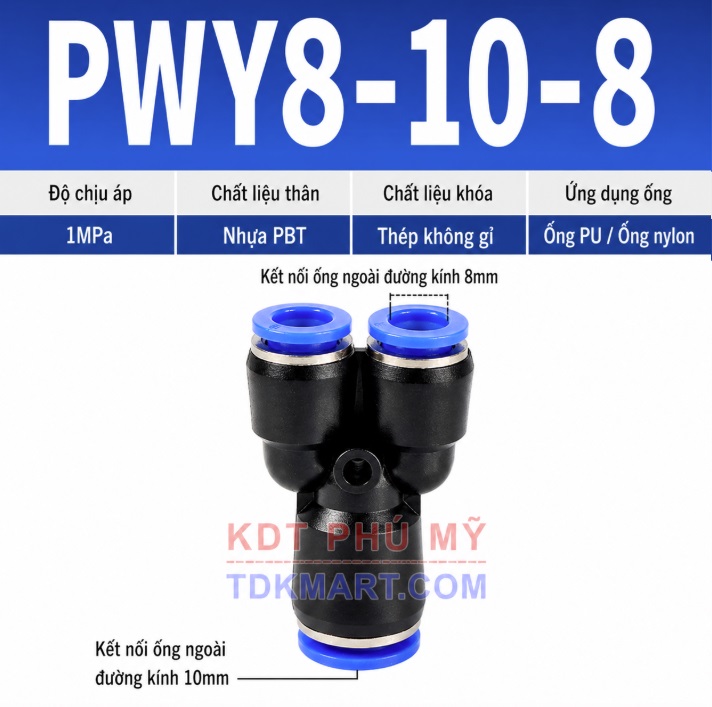

5. PYW 10–8 : Đầu nối ngã 3 chữ Y khí nén có 2 đầu nhỏ 8mm – 1 đầu lớn 10mm

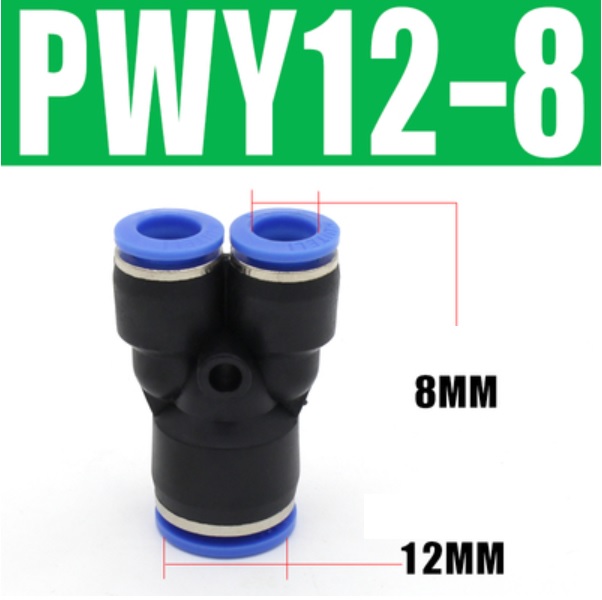

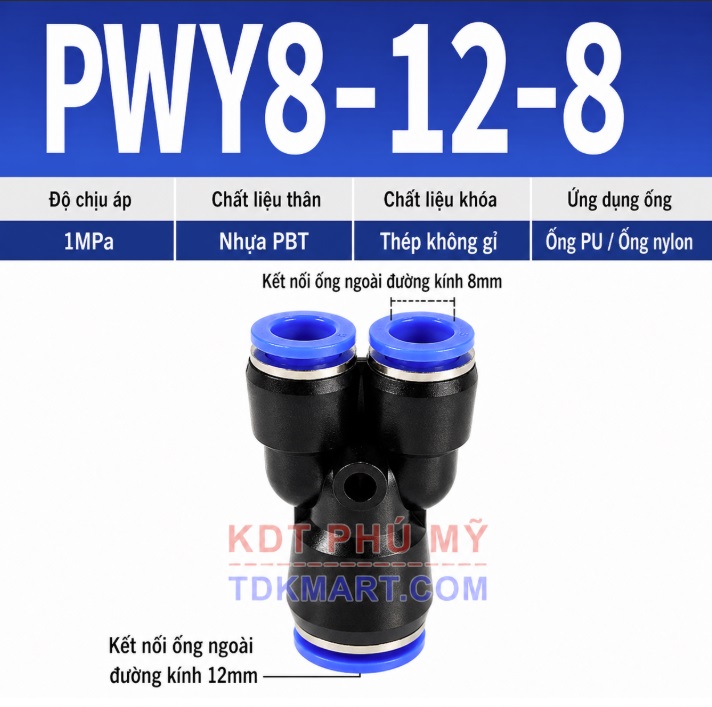

6. PYW 12–8 : Đầu nối ngã 3 chữ Y khí nén có 2 đầu nhỏ 8mm – 1 đầu lớn 12mm

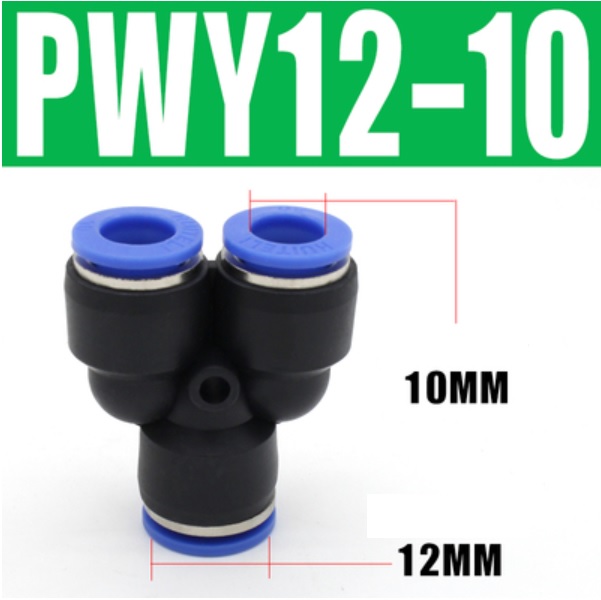

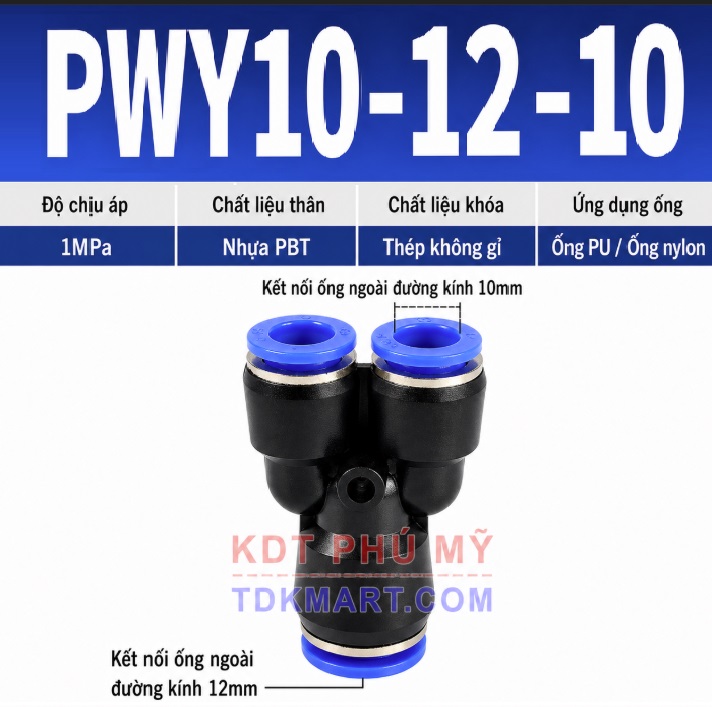

7. PYW 12–10 : Đầu nối ngã 3 chữ Y khí nén có 2 đầu nhỏ 10mm – 1 đầu lớn 12mm

B. Cấu tạo đầu nối khí nén chữ Y- Giảm gồm có 4 bộ phận chính như sau:

1. Thân đồng ren ngoài
2. Phe sắt gài giữ ống
3. Vòng nhựa để đè phe sắt
4. Phốt cao su chặn khí

Đầu nối nhanh khí nén có cấu tạo đơn giản, là một sản phẩm quen thuộc và đa dạng các ứng dụng khí nén của ngành công nghiệp. Sản phẩm này được lắp đặt vào các linh kiện khí nén nhằm liên kết các thiết bị khí nén, các loại ống PU, PA, PE.. và những thiết bị dẫn động khí nén. Kết nối các linh kiện thiết bị dễ dàng, nhanh gọn...

C. Cách lắp đặt co nối khí chữ Y: đây là loại co chữ Y có 3 đầu kết nối nhanh với 3 đường ống với nhau, đầu nối nhanh dùng để kết nối với ống dẫn khí bằng cách ghim vào.

D. Nguyên lý làm việc co nối khí nén:

Bước 1 : Ghim nhét ống khí nén vào

Bước 2 : khi nhét vào thì phần phe sắt sẽ đè xuống cho ống ghim thẳng vào

Bước 3 : nhưng khi rút ống ra sẽ ngược chiều phe sắt bấu lại không cho ống rút ra

Bước 4 : muốn rút ra chỉ có cách đè phần nhựa xanh xuống ép phe sắt xuống thì mới có thể rút ra được

Cách gọi khác: Đầu nối nhanh khí nén 3 ngã, ngã ba nối nhanh khí nén, nối nhanh chữ Y, đầu nối chữ Y, co chữ Y, đầu nối khí chữ Y, cut nối nhanh chữ Y.

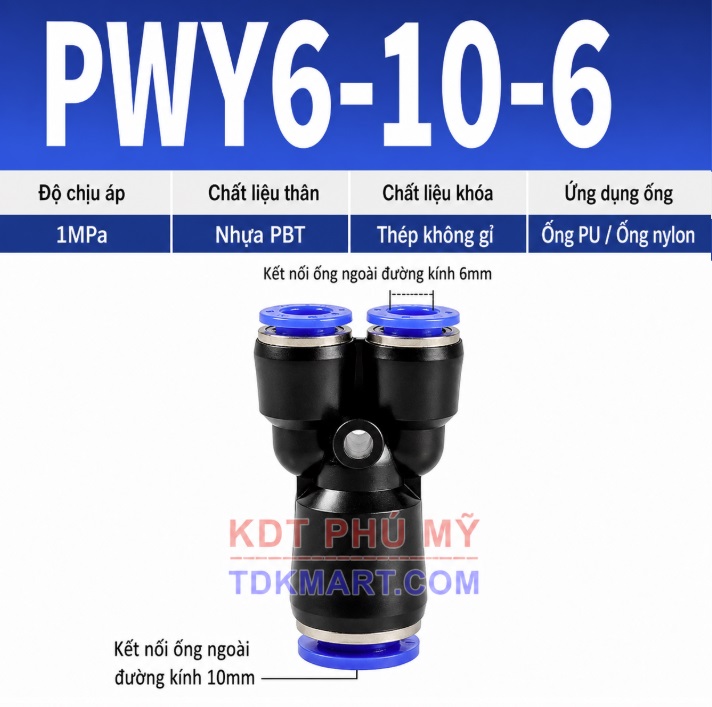

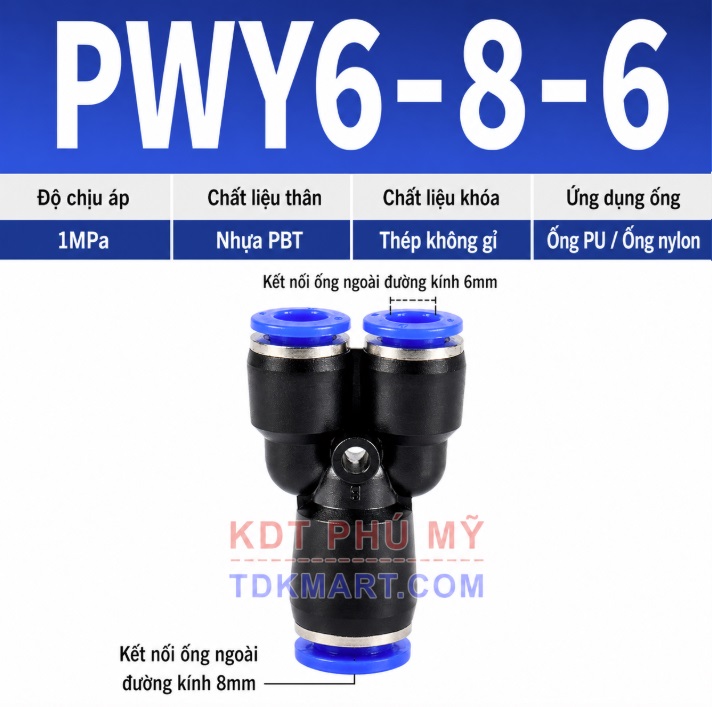

Các hình ảnh sản phẩm tham khảo đầu nối nhanh chữ Y:

=================================================
