Van tay khí nén là loại van điều khiển khí nén bằng thao tác cơ học của người vận hành như gạt tay, nhấn tay hoặc kéo xoay, giúp đóng – mở, cấp – xả hoặc đảo chiều dòng khí một cách chính xác. Đây là dòng van được sử dụng rộng rãi trong các hệ thống khí nén công nghiệp nhờ độ ổn định cao, dễ sử dụng và chi phí hợp lý.

Tại Tdkmart.com – KDT Phú Mỹ, van tay khí nén được tuyển chọn kỹ lưỡng, phù hợp cho nhiều ứng dụng từ cơ bản đến chuyên dụng.

Cấu tạo và nguyên lý hoạt động Van tay khí nén

Van tay khí nén thường có thân bằng nhôm hợp kim, bên trong là lõi trượt hoặc piston được gia công chính xác. Khi người dùng tác động lên tay gạt hoặc nút nhấn, lõi van di chuyển để thay đổi trạng thái dòng khí:

Cấp khí (P → A)

Xả khí (A → R)

Đảo chiều dòng khí (với van 4/2, 5/2)

Cơ cấu cơ khí đơn giản giúp van hoạt động ổn định, ít hỏng vặt và không phụ thuộc nguồn điện.

Phân loại van tay khí nén phổ biến

Van nhấn tay khí nén 3/2: dùng cho xi lanh tác động đơn, nút nhấn cấp – xả khí

Van gạt tay khí nén 4/2, 5/2: điều khiển xi lanh tác động kép

Van kéo tay / xoay tay: dùng trong môi trường rung động hoặc yêu cầu giữ vị trí

Các kích thước cổng phổ biến: 1/8”, 1/4”, 3/8”, 1/2”

Ưu điểm nổi bật của van tay khí nén

✅ Không cần điện – an toàn trong môi trường ẩm, dễ cháy nổ

✅ Độ bền cao, chịu áp suất tốt, ít bảo trì

✅ Phản hồi nhanh, thao tác nhẹ, chính xác

✅ Dễ lắp đặt, thay thế nhanh trong hệ thống

✅ Giá thành hợp lý, phù hợp nhiều mô hình sản xuất

Ứng dụng thực tế Van tay khí nén

Van tay khí nén được sử dụng rộng rãi trong:

Hệ thống máy móc cơ khí – tự động hóa

Dây chuyền lắp ráp, băng tải, đồ gá

Điều khiển xi lanh khí nén

Ngành cơ khí, thực phẩm, bao bì, dệt may, gỗ

Trạm thao tác thủ công trong nhà xưởng

🔹 Thông số kỹ thuật tham khảo van tay khí nén

Áp suất làm việc: 0 – 8 bar

Nhiệt độ làm việc: -5 ~ 60°C

Môi chất: Khí nén

Vật liệu thân: Nhôm / đồng

Kiểu điều khiển: Nhấn tay / gạt tay / kéo tay

Chuẩn ren: PT / G / NPT

Dưới đây là nội dung mô tả theo từng model van tay khí nén (AR – 4H – HV – HSV):

1️⃣ Van tay khí nén model AR (van nhấn tay / kéo tay)
🔹 Tên gọi phổ biến

Van nhấn tay khí nén AR

Van kéo tay khí nén AR

Van cơ khí khí nén AR

🔹 Mô tả Model AR

Van tay khí nén AR là dòng van cơ khí điều khiển bằng thao tác nhấn hoặc kéo tay, thường có cấu hình 3/2 hoặc 5/2, dùng để cấp – ngắt – xả khí nhanh chóng trong hệ thống khí nén. Van AR có thiết kế nhỏ gọn, thao tác nhẹ, phù hợp cho các trạm vận hành thủ công và máy bán tự động.

Van sử dụng thân nhôm hợp kim, các cổng ren gia công chính xác giúp đảm bảo độ kín khí, hạn chế rò rỉ trong quá trình vận hành liên tục.

🔹 Ứng dụng chính

Điều khiển xi lanh tác động đơn / kép

Máy ép, đồ gá, máy thao tác tay

Trạm test, trạm thao tác thủ công

🔹 Điểm mạnh

Nhấn tay trực tiếp – phản hồi nhanh

Kích thước nhỏ, giá thành thấp

Dễ lắp đặt, thay thế

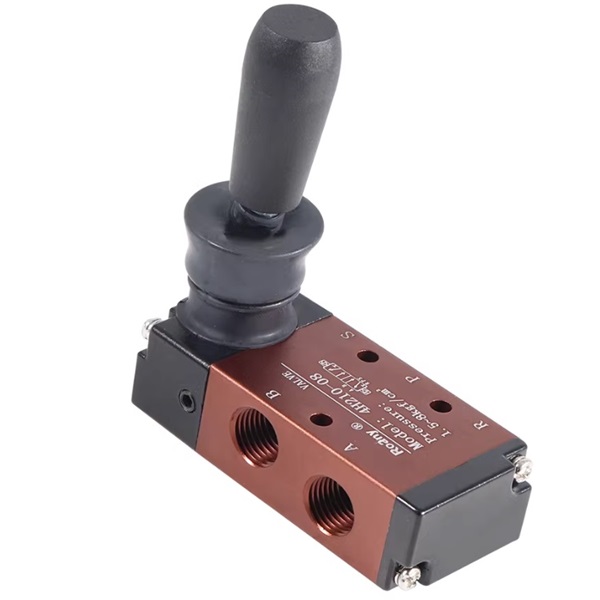

2️⃣ Van tay khí nén 4H (van gạt tay 2 vị trí 5 cửa)
🔹 Tên gọi phổ biến

Van gạt tay khí nén 4H

Van tay gạt 5/2

Van đảo chiều khí nén bằng tay

🔹 Mô tả Model 4H

Van tay khí nén 4H là dòng van gạt tay 2 vị trí – 5 cửa (5/2), chuyên dùng để đảo chiều khí nén cho xi lanh tác động kép. Khi gạt tay sang trái hoặc phải, dòng khí được chuyển hướng chính xác, giúp xi lanh tiến – lùi ổn định.

Van 4H có kết cấu chắc chắn, tay gạt dài dễ thao tác, phù hợp môi trường nhà xưởng, máy móc công nghiệp.

🔹 Ứng dụng chính

Điều khiển xi lanh kép

Máy đóng gói, băng tải, máy cơ khí

Hệ thống khí nén không dùng điện

🔹 Điểm mạnh

Điều khiển đảo chiều chính xác

Không cần điện – an toàn

Độ bền cao, ít hỏng vặt

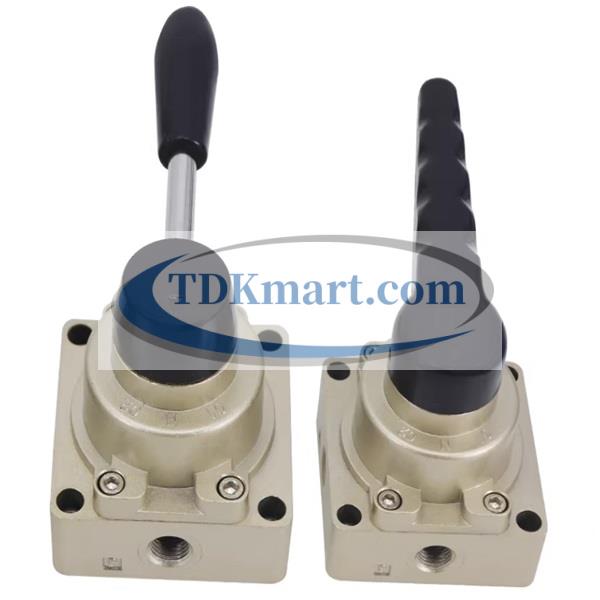

3️⃣ Van tay khí nén HV (van gạt tay dạng tròn)
🔹 Tên gọi phổ biến

Van gạt tay khí nén HV

Van tay xoay khí nén

Van khóa khí nén bằng tay

🔹 Mô tả Model HV

Van tay khí nén HV là dòng van điều khiển bằng tay gạt tròn (xoay), cho phép đóng – mở hoặc chuyển hướng khí nén một cách linh hoạt. Thiết kế dạng tròn giúp thao tác nhẹ, chắc tay, hạn chế bật ngược khi rung động.

Van HV thường được dùng như van khóa khí, van an toàn hoặc van điều khiển phụ trong hệ thống khí nén.

🔹 Ứng dụng chính

Khóa nguồn khí nén đầu vào

Hệ thống bảo trì – bảo dưỡng

Trạm điều khiển phụ

🔹 Điểm mạnh

Tay gạt xoay chắc chắn

Dễ nhận biết trạng thái đóng/mở

Tuổi thọ cao

4️⃣ Van tay khí nén HSV (van trượt bằng tay)
🔹 Tên gọi phổ biến

Van trượt khí nén bằng tay

Van khóa khí nén HSV

Van chặn khí nén thủ công

🔹 Mô tả Model HSV

Van tay khí nén HSV là dòng van trượt bằng tay, cho phép đóng – mở hoàn toàn dòng khí nén bằng thao tác gạt ngang. Cấu trúc trượt giúp van có độ kín cao, giảm sụt áp và hoạt động ổn định trong thời gian dài.

Van HSV thường được sử dụng như van khóa tổng, đảm bảo an toàn khi bảo trì hệ thống khí nén.

🔹 Ứng dụng chính

Khóa khí nén tổng

Bảo trì máy móc

Hệ thống khí nén công nghiệp

🔹 Điểm mạnh

Độ kín khí cao

Chịu áp tốt

Vận hành đơn giản

Vì sao nên mua van tay khí nén tại Tdkmart.com / KDT Phú Mỹ?

✔️ Hàng sẵn kho, giao nhanh toàn quốc

✔️ Đa dạng model – kích thước – chuẩn ren

✔️ Tư vấn kỹ thuật đúng ứng dụng thực tế

✔️ Giá cạnh tranh cho thợ, xưởng, dự án

✔️ Cam kết chất lượng – độ kín – tuổi thọ cao
