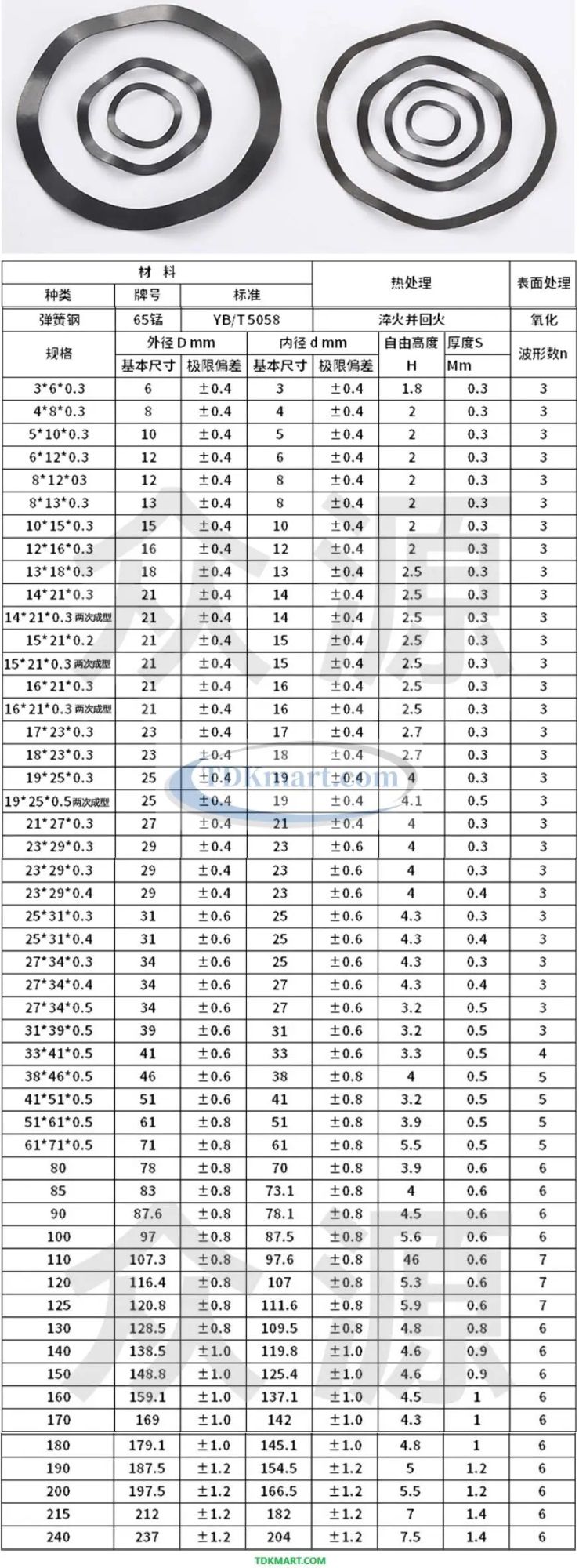

Tiêu chuẩn vòng đệm sóng JB7590

Đây là tiêu chuẩn kỹ thuật, quy định các kích thước tiêu chuẩn (theo đường kính ngoài D từ D3 đến D240 mm) và các đặc tính kỹ thuật như độ dày (h), số sóng (n), v.v...
Loại vòng đệm này thường được dùng để tạo lực đàn hồi và giữ chặt các bộ phận trong động cơ quay, giúp chống rung và giữ liên kết cơ khí ổn định.

1. Thông tin chung
Mã hiệu: JB7590
Tên gọi: Steel Wave Spring Washers for Electric Machines – Vòng đệm lò xo dạng sóng bằng thép cho động cơ điện.
Cơ quan ban hành: Bộ Công nghiệp Cơ khí Trung Quốc.
Phạm vi áp dụng: Quy định kích thước, dung sai, vật liệu, yêu cầu kỹ thuật và cách ký hiệu cho vòng đệm sóng làm bằng thép, được sử dụng chủ yếu trong động cơ điện và thiết bị quay.
2. Đặc điểm kỹ thuật
Vật liệu:
Thép lò xo carbon (như 65Mn, 60Si2Mn).
Có thể dùng thép không gỉ (AISI 301, 304) khi yêu cầu chống ăn mòn.
Độ cứng yêu cầu:
420 – 520 HV (theo thang Vickers), đảm bảo tính đàn hồi và tuổi thọ cao.
Xử lý bề mặt:
Tôi, ram, xử lý nhiệt để đạt độ đàn hồi.
Có thể mạ kẽm, phosphat hoặc xử lý chống gỉ khác tùy môi trường sử dụng.
3. Phân loại vòng đệm sóng
Theo hình dạng:
Vòng đệm sóng 1 sóng (single wave).
Vòng đệm sóng 3 sóng (crest wave).
Vòng đệm sóng đa sóng (multi-wave).
Theo ứng dụng:
Loại tải nhẹ → dùng 1 sóng.
Loại tải trung bình → 3 sóng.
Loại tải nặng hoặc cần bù khe hở lớn → đa sóng.
4. Kích thước tiêu chuẩn (theo JB7590)
Tiêu chuẩn JB 7590 quy định kích thước vòng đệm sóng tương ứng đường kính bu lông/ trục.
Đường kính trong (d1): 3 mm – 240 mm.
Đường kính ngoài (d2): theo bảng tiêu chuẩn (thường d2 = d1 + 6~30 mm tùy cỡ).
Độ dày (t): từ 0.5 mm đến 5 mm.
Chiều cao sóng (h): phụ thuộc vào số sóng và kích thước vòng (khoảng 0.2 – 3 mm).
Sai số dung sai: theo cấp ISO 2768.
5. Yêu cầu kỹ thuật
Lực đàn hồi khi nén phải nằm trong dải quy định của bảng tiêu chuẩn.
Sau 10⁶ chu kỳ làm việc (thử mỏi), độ võng đàn hồi không giảm quá 20%.
Bề mặt không được nứt, gãy hoặc biến dạng bất thường.
6. Ứng dụng
Dùng trong động cơ điện, ổ bi, ly hợp, máy công cụ, thiết bị quay tốc độ cao.
Tác dụng:
Giữ lực siết ổn định.
Bù trừ khe hở do giãn nở nhiệt, mài mòn.
Giảm rung và tiếng ồn.
7. Cách ký hiệu
Ví dụ: Vòng đệm sóng bằng thép, đường kính trong 30 mm, 3 sóng, theo tiêu chuẩn JB/T 7590-2005:
👉 Vòng đệm sóng JB7590-2005 – D30 – 3 sóng
Tóm lại:
Tiêu chuẩn JB 7590 quy định toàn diện về kích thước, vật liệu, yêu cầu kỹ thuật, thử nghiệm và ký hiệu của vòng đệm lò xo sóng bằng thép dùng trong động cơ điện. Đây là tiêu chuẩn quan trọng trong ngành cơ khí – điện, giúp đảm bảo khả năng làm việc ổn định, chống rung và kéo dài tuổi thọ cụm lắp ghép.

Lưu ý: bài viết của chùng tôi chỉ mang tính chất tham khảo.
