Nên dùng đầu nối mắc trâu, đầu lắc FD hay chữ Y, chữ I cho xi lanh khí nén?

Nên dùng đầu nối mắc trâu, đầu lắc FD hay chữ Y, chữ I cho xi lanh khí nén?
Trong hệ thống xi lanh khí nén, đầu nối với ty xi lanh là chi tiết nhỏ nhưng lại ảnh hưởng rất lớn đến độ ổn định, độ bền ty piston và tuổi thọ toàn bộ cơ cấu máy. Trên thực tế, rất nhiều trường hợp xi lanh nhanh hỏng, cong ty, mòn phớt xuất phát từ việc chọn sai loại đầu nối.
Hiện nay, 4 loại đầu nối ty xi lanh khí nén được sử dụng phổ biến nhất gồm:
Đầu nối mắc trâu (Eye joint)
Đầu nối đầu lắc FD (Rod end bearing)
Đầu nối chữ Y (Clevis Y)
Đầu nối chữ I
Vậy 4 loại này khác nhau như thế nào và nên dùng loại nào cho từng ứng dụng? Cùng tìm hiểu chi tiết ngay sau đây.
1. Tổng quan về đầu nối ty xi lanh khí nén
Đầu nối ty xi lanh khí nén là phụ kiện cơ khí được lắp trực tiếp vào đầu ty piston, dùng để liên kết xi lanh với:
Tay đòn
Thanh kéo
Càng gạt
Cơ cấu bản lề hoặc thanh trượt
Chức năng chính:
Truyền lực từ xi lanh ra cơ cấu ngoài
Giảm rung lắc và lệch tâm
Bảo vệ ty piston và phớt xi lanh
Chọn đúng đầu nối giúp máy chạy êm – xi lanh bền – giảm chi phí bảo trì.
2. Đầu nối mắc trâu – Kết cấu đơn giản, phổ biến
Đầu nối mắc trâu là gì?
Đầu nối mắc trâu (hay còn gọi là đầu mắt trâu, eye joint) có thiết kế dạng vòng tròn, liên kết với cơ cấu ngoài bằng bu lông hoặc chốt pin.
Ưu điểm
Kết cấu đơn giản, dễ lắp đặt
Giá thành thấp
Phổ biến, dễ thay thế
Nhược điểm
Khả năng bù lệch góc kém
Dễ gây mòn ty nếu cơ cấu không thẳng
Không phù hợp chuyển động phức tạp
Khi nào nên dùng mắc trâu?
Cơ cấu đơn giản
Tải nhẹ
Chuyển động gần như thẳng
3. Đầu nối chữ I – Truyền lực thẳng, chính xác
Đặc điểm
Thiết kế dạng thẳng
Truyền lực trực tiếp theo trục ty xi lanh
Ưu điểm
Độ ổn định cao
Truyền lực chính xác
Phù hợp máy tự động hóa
Nhược điểm
Không bù lệch góc
Yêu cầu lắp đặt thẳng tuyệt đối
Khi nào nên dùng chữ I?
Dây chuyền đóng gói
Băng tải tịnh tiến
Cơ cấu có ray dẫn hướng cố định
4. Đầu nối chữ Y – Linh hoạt, dùng rất nhiều trong thực tế
Đặc điểm
Thiết kế dạng chạc chữ Y
Liên kết bằng chốt pin ngang
Cho phép dao động góc nhẹ
Ưu điểm
Giảm rung lắc tốt
Bù sai số lắp ráp
Phù hợp nhiều loại máy
Nhược điểm
Cồng kềnh hơn chữ I
Cần kiểm tra chốt pin định kỳ
Khi nào nên dùng chữ Y?
Cơ cấu tay đòn, càng gạt
Chuyển động không thẳng tuyệt đối
Ứng dụng công nghiệp phổ thông
5. Đầu nối đầu lắc FD – Bù lệch góc tốt nhất
Đầu lắc FD là gì?
Đầu lắc FD (Rod end bearing) sử dụng khớp cầu, cho phép xoay và nghiêng đa hướng, là giải pháp tối ưu để bảo vệ ty xi lanh.
Ưu điểm
Bù lệch tâm tối ưu nhất
Giảm cong ty piston
Tăng tuổi thọ xi lanh khí nén
Nhược điểm
Giá cao hơn các loại khác
Kết cấu phức tạp hơn
Khi nào nên dùng đầu lắc FD?
Cơ cấu chuyển động phức tạp
Máy hoạt động nặng, liên tục
Hệ thống có sai số lắp ráp lớn
7. Nên dùng loại nào?
👉 Dùng mắc trâu khi:
Ứng dụng đơn giản
Tải nhẹ, yêu cầu thấp
👉 Dùng chữ I khi:
Chuyển động thẳng tuyệt đối
Yêu cầu lực truyền chính xác
👉 Dùng chữ Y khi:
Cơ cấu có dao động nhẹ
Muốn giảm rung, tăng độ bền
👉 Dùng đầu lắc FD khi:
Chuyển động phức tạp, đa chiều
Cần bảo vệ ty xi lanh tối đa
8. Lời khuyên kỹ thuật quan trọng
Trong thực tế nhà máy, đầu nối chữ Y và đầu lắc FD là hai loại an toàn và bền nhất.
Nếu không chắc cơ cấu có thẳng tuyệt đối hay không, đừng dùng chữ I hoặc mắc trâu.
9. Mua đầu nối ty xi lanh khí nén ở đâu uy tín?
TDKMART cung cấp đầy đủ:
Đầu nối mắc trâu
Đầu nối chữ I
Đầu nối chữ Y
Đầu nối đầu lắc FD
✔️ Đầy đủ size M6–M36
✔️ Phù hợp xi lanh SC, SDA, MAL, TN, SU
✔️ Tư vấn đúng kỹ thuật – giao hàng nhanh
🔹 Tóm tắt ngắn:
Mắc trâu: đơn giản, giá thấp
Chữ I: truyền lực thẳng, chính xác
Chữ Y: linh hoạt, phổ biến nhất
Đầu lắc FD: bù lệch góc tốt nhất, bền nhất

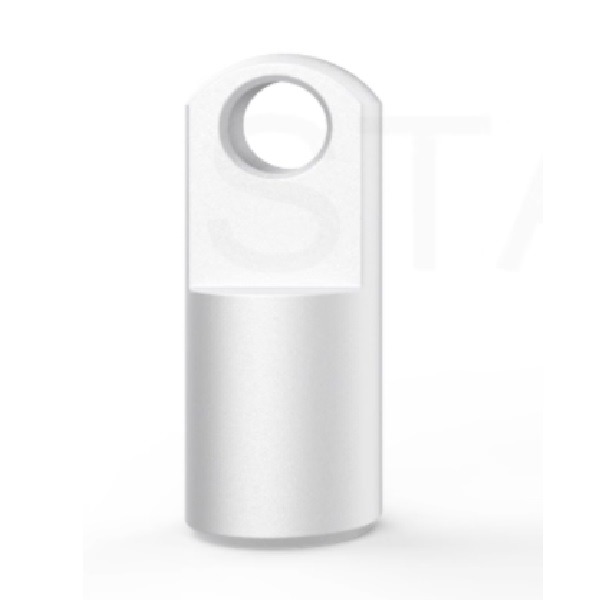

Hình Đầu nối với ty xi lanh khí nén kiểu chữ I

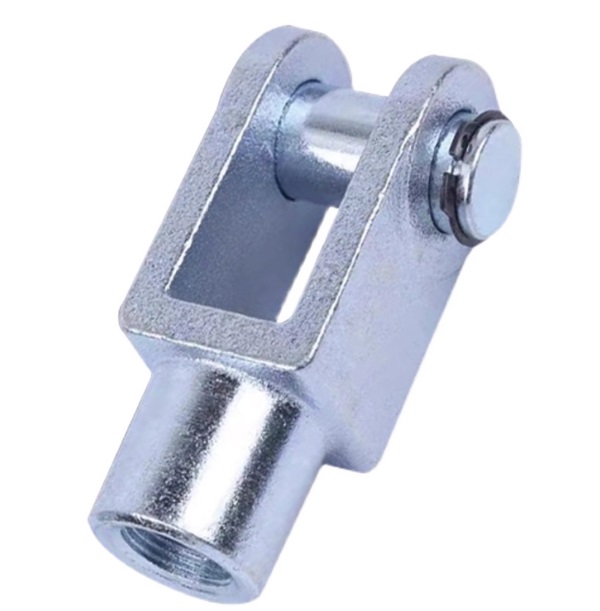

Hình Đầu nối với ty xi lanh khí nén kiểu chữ Y
