So sánh đầu nối ( khớp nối ) ty xi lanh khí nén chữ I và chữ Y – Cách chọn đúng để tăng tuổi thọ xi lanh

Trong các hệ thống xi lanh khí nén, nhiều người thường tập trung chọn đúng bore, hành trình hay loại van điều khiển mà bỏ qua phụ kiện đầu nối ( khớp nối ) ty xi lanh. Trên thực tế, việc chọn sai loại đầu nối ( khớp nối ) có thể khiến xi lanh nhanh mòn, cong ty piston, rung lắc mạnh và giảm tuổi thọ toàn bộ hệ thống.
Hai loại phổ biến nhất hiện nay là đầu nối ( khớp nối ) ty xi lanh khí nén chữ I và chữ Y. Bài viết này sẽ giúp bạn hiểu rõ sự khác nhau, ưu – nhược điểm và cách chọn đúng loại cho từng ứng dụng thực tế.
1. Đầu nối ( khớp nối ) ty xi lanh khí nén là gì? Vì sao cần chọn đúng?
đầu nối ( khớp nối ) ty xi lanh khí nén là phụ kiện cơ khí được lắp vào đầu ty piston, có nhiệm vụ kết nối xi lanh với cơ cấu truyền động bên ngoài như tay đòn, càng gạt, thanh trượt hoặc khung máy.
Việc chọn đúng đầu nối ( khớp nối ) giúp:
Truyền lực ổn định, đúng hướng
Giảm rung lắc, giảm lệch tâm
Tăng tuổi thọ ty piston và phớt xi lanh
Hạn chế hỏng hóc và chi phí bảo trì
Ngược lại, chọn sai đầu nối ( khớp nối ) có thể gây mài mòn nhanh, cong ty, kẹt hành trình hoặc gãy chi tiết liên kết.
2. Đầu nối ( khớp nối ) ty xi lanh khí nén chữ I là gì?
đầu nối ( khớp nối ) chữ I có thiết kế dạng thẳng, thường được lắp trực tiếp vào ty piston và liên kết với cơ cấu truyền động theo phương dọc trục.
Đặc điểm kỹ thuật
Kết cấu đơn giản, gọn nhẹ
Truyền lực trực tiếp, ít tổn hao
Ít chi tiết chuyển động
Ưu điểm của đầu nối ( khớp nối ) chữ I
Truyền lực chính xác, thẳng trục
Độ ổn định cao khi lắp đúng kỹ thuật
Phù hợp máy tự động hóa, chuyển động thẳng
Giá thành hợp lý, dễ thay thế
Nhược điểm
Không bù được lệch góc
Dễ gây mòn ty nếu cơ cấu không thẳng tuyệt đối
Yêu cầu độ chính xác cao khi lắp đặt
3. Đầu nối ( khớp nối ) ty xi lanh khí nén chữ Y là gì?
đầu nối ( khớp nối ) chữ Y (Clevis Y) có thiết kế dạng chạc, liên kết với cơ cấu truyền động thông qua chốt pin ngang.
Đặc điểm kỹ thuật
Cho phép dao động góc nhẹ
Giảm ứng suất cho ty piston
Bù sai số lắp ráp tốt
Ưu điểm của đầu nối ( khớp nối ) chữ Y
Giảm rung lắc khi máy hoạt động
Hạn chế cong ty xi lanh
Phù hợp cơ cấu chuyển động không cố định góc
Tăng tuổi thọ xi lanh trong môi trường làm việc nặng
Nhược điểm
Kết cấu cồng kềnh hơn chữ I
Có chi tiết chốt pin → cần kiểm tra định kỳ
4. Bảng so sánh đầu nối ( khớp nối ) chữ I và chữ Y
Tiêu chí    đầu nối ( khớp nối ) chữ I    đầu nối ( khớp nối ) chữ Y
Kiểu dáng    Thẳng    Chạc chữ Y
Phương truyền lực    Trực tiếp    Qua chốt pin
Khả năng bù lệch    Thấp    Rất tốt
Dao động góc    Không    Có
Độ ổn định    Rất cao (lắp chuẩn)    Cao
Độ linh hoạt    Thấp    Cao
Phù hợp chuyển động    Tịnh tiến thẳng    Có thay đổi góc
Ứng dụng phổ biến    Máy tự động    Tay đòn, cơ cấu gập
5. Nên chọn đầu nối ( khớp nối ) chữ I hay chữ Y?
👉 Chọn đầu nối ( khớp nối ) chữ I khi:
Cơ cấu truyền động thẳng tuyệt đối
Có ray dẫn hướng, thanh trượt cố định
Yêu cầu lực truyền mạnh, chính xác
Máy đóng gói, băng tải, máy ép khí nén
👉 Chọn đầu nối ( khớp nối ) chữ Y khi:
Cơ cấu có dao động hoặc thay đổi góc
Có tay đòn, càng gạt, bản lề
Hệ thống có sai số lắp ráp
Muốn giảm rung và tăng độ bền ty piston
👉 Lời khuyên kỹ thuật:
Nếu bạn không chắc chắn cơ cấu có thẳng tuyệt đối hay không, hãy ưu tiên đầu nối ( khớp nối ) chữ Y để bảo vệ xi lanh tốt hơn.
6. Ứng dụng thực tế trong nhà máy Việt Nam
Tại các nhà xưởng, đầu nối ( khớp nối ) chữ Y được sử dụng rất nhiều cho:
Máy cấp phôi
Tay đẩy sản phẩm
Cơ cấu gập – mở
Trong khi đó, đầu nối ( khớp nối ) chữ I thường dùng cho:
Dây chuyền đóng gói tốc độ cao
Băng tải tịnh tiến
Hệ thống có ray dẫn hướng cứng
7. Các lỗi thường gặp khi chọn sai đầu nối ( khớp nối ) ty xi lanh
❌ Dùng chữ I cho cơ cấu có lệch góc → cong ty piston
❌ Không kiểm tra ren ty → tuột ren, gãy đầu nối ( khớp nối )
❌ Chọn sai size → lắp không khớp, rung lắc mạnh
👉 Việc chọn đúng đầu nối ( khớp nối ) giúp tiết kiệm rất nhiều chi phí sửa chữa về lâu dài.
8. Mua đầu nối ( khớp nối ) ty xi lanh khí nén chữ I & chữ Y ở đâu uy tín?
TDKMART chuyên cung cấp đầu nối ( khớp nối ) ty xi lanh khí nén chữ I và chữ Y với đầy đủ size:
Ren M6, M8, M10, M12, M16, M20...
Phù hợp xi lanh SC, SDA, MAL, TN, SU
✔️ Hàng sẵn kho – giao nhanh toàn quốc
✔️ Tư vấn đúng kỹ thuật – đúng ứng dụng
✔️ Giá tốt cho thợ & nhà xưởng
Kết luận
Việc hiểu rõ sự khác nhau giữa đầu nối ( khớp nối ) chữ I và chữ Y giúp bạn:
Chọn đúng phụ kiện ngay từ đầu
Tăng tuổi thọ xi lanh khí nén
Giảm chi phí bảo trì, sửa chữa
👉 Nếu bạn cần tư vấn chọn đầu nối ( khớp nối ) ty xi lanh khí nén phù hợp với máy đang sử dụng, hãy liên hệ TDKMART để được hỗ trợ nhanh và chính xác.

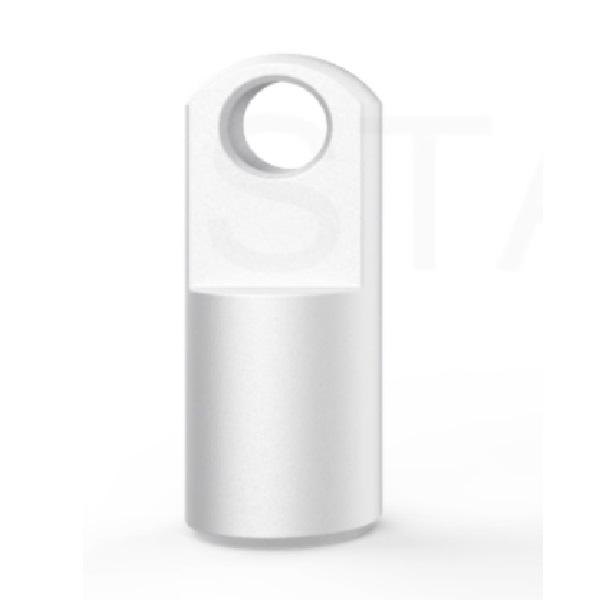

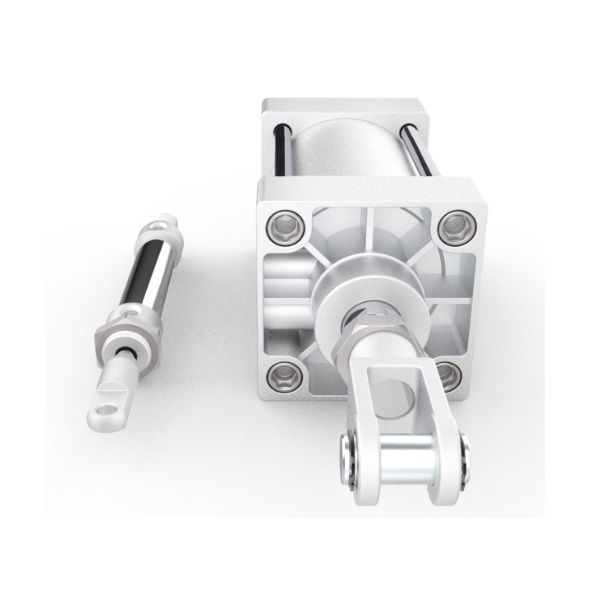

Hình khớp nối ( đầu nối) với ty silanh kiểu chữ I:

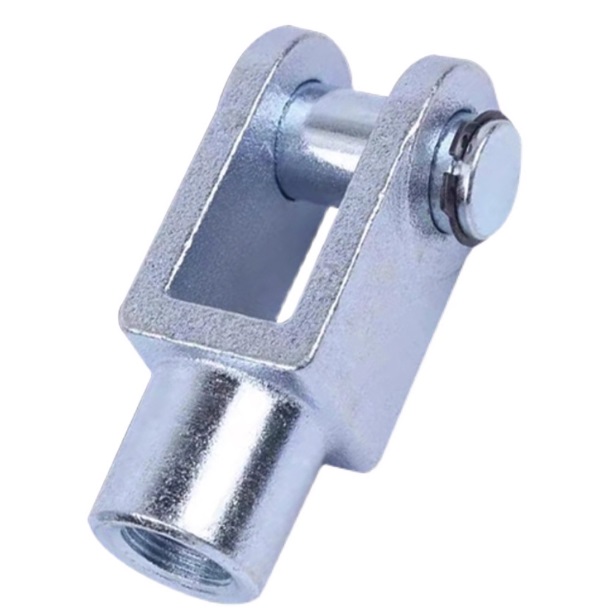

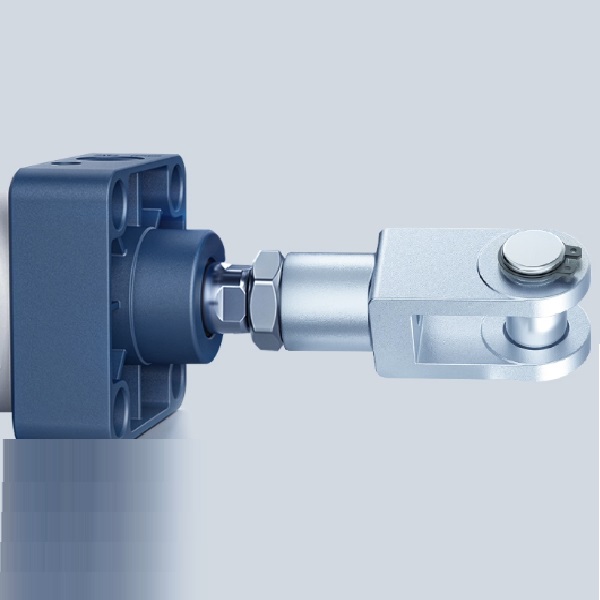

Hình khớp nối ( đầu nối ) với ty xilanh khí nén kiểu chữ Y:
