Phân loại các model cảm biến từ theo dòng xi lanh

Trong hệ thống khí nén và tự động hóa, cảm biến từ xi lanh đóng vai trò xác định vị trí piston, giúp PLC và bộ điều khiển nhận biết trạng thái hoạt động của xi lanh. Tuy nhiên, mỗi dòng xi lanh khí nén lại phù hợp với những model cảm biến từ khác nhau về kích thước, cách lắp và đặc tính tín hiệu.
Bài viết này sẽ giúp bạn phân loại các model cảm biến từ theo từng dòng xi lanh phổ biến như SC, MA, MAL, SDA, TN, từ đó lựa chọn chính xác, tránh lắp sai và tối ưu hiệu quả vận hành.
Cảm biến từ xi lanh là gì?
Cảm biến từ xi lanh khí nén là thiết bị phát hiện vị trí piston thông qua vòng từ tính gắn trong piston. Khi piston di chuyển đến vị trí nhất định, từ trường sẽ kích hoạt cảm biến, tạo tín hiệu ON/OFF hoặc tín hiệu điện tử gửi về bộ điều khiển.
Hiện nay, cảm biến từ xi lanh được chia thành 2 nhóm chính:
Cảm biến reed switch (tiếp điểm từ)
Cảm biến điện tử (solid state – NPN/PNP)
Phân loại cảm biến từ theo dòng xi lanh
🔹 Xi lanh vuông SC
Xi lanh SC có thân lớn, không gian lắp cảm biến rộng, phù hợp nhiều loại cảm biến từ.
Model cảm biến phù hợp:

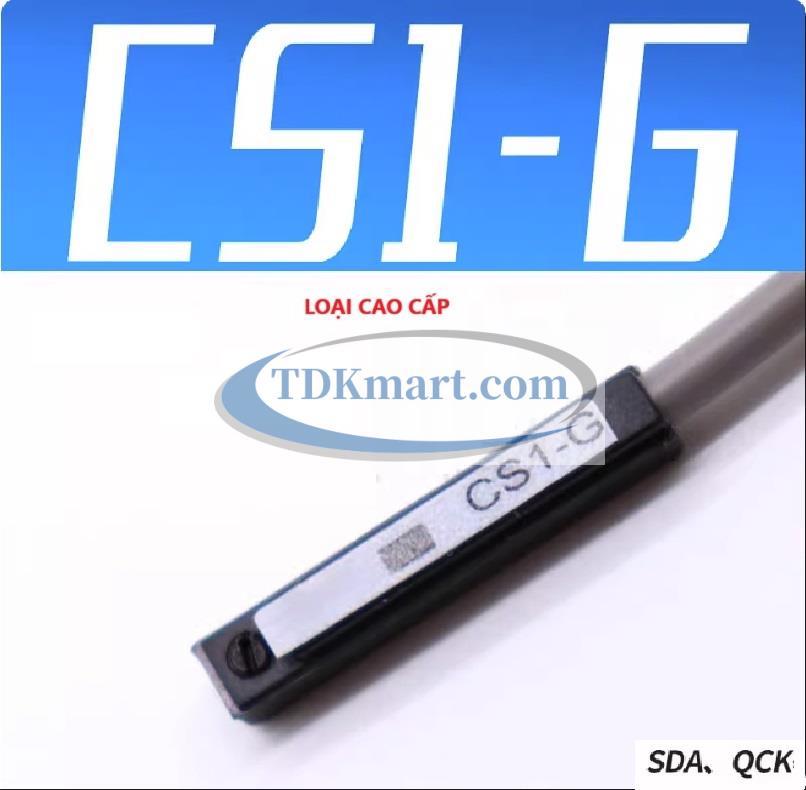

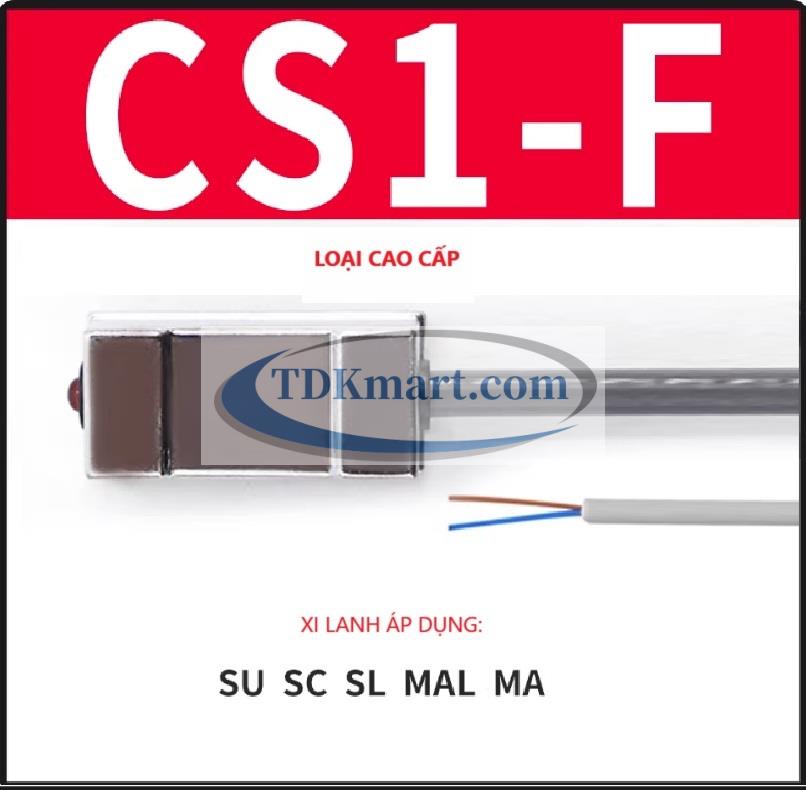

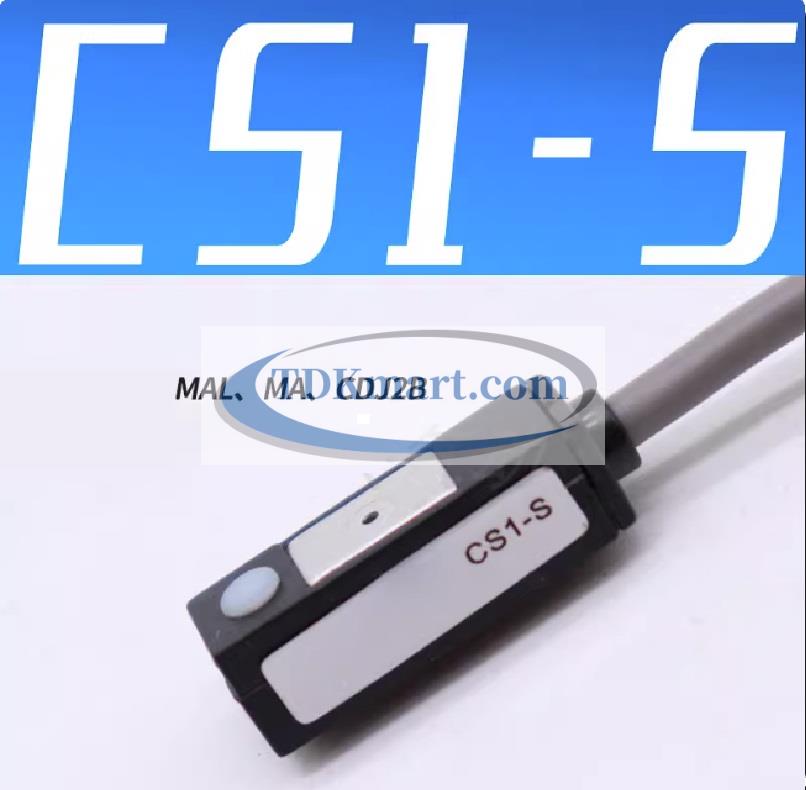

CS1-S, CS1-G, CS1-F
D-A93, D-Z73
DMSH, DMSJ
D-M9BV, D-M9NV
Đặc điểm lựa chọn:
Dễ lắp ngoài thân xi lanh
Ưu tiên cảm biến có vỏ chắc, chống rung
Dòng điện tử D-M9 cho độ bền cao, tín hiệu ổn định
🔹 Xi lanh tròn MA / MAL
Xi lanh MA và MAL thường có kích thước nhỏ gọn hơn SC, yêu cầu cảm biến dễ cố định và nhạy.
Model cảm biến phổ biến:

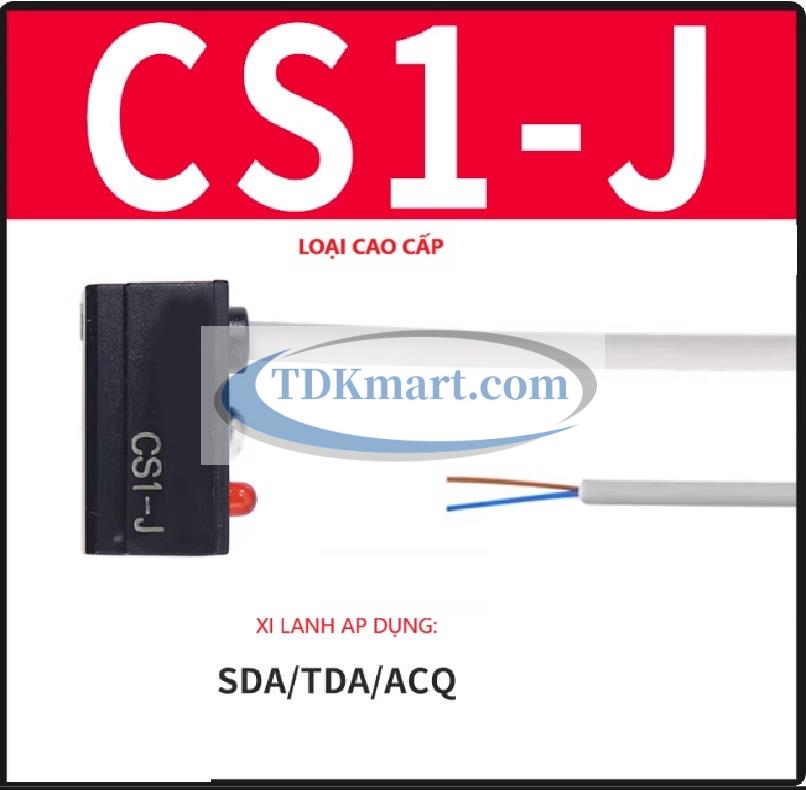

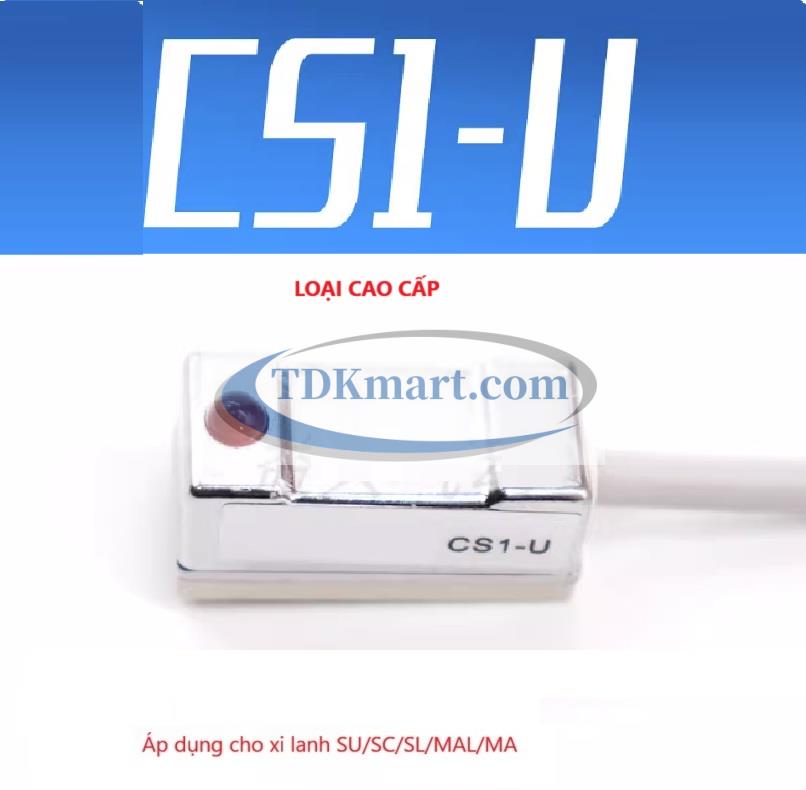

CS1-S, CS1-U, CS1-J
D-A73, D-Z73
DMSF, DMSU, DMSG
DMSF-N / DMSF-P
Lưu ý khi chọn:
Ưu tiên cảm biến reed switch cho hệ thống đơn giản
Dòng điện tử phù hợp môi trường làm việc liên tục
🔹 Xi lanh compact SDA
Xi lanh SDA có thiết kế mỏng, nhỏ gọn, do đó yêu cầu cảm biến kích thước nhỏ, gắn rãnh.
Model cảm biến phù hợp:
CS1-S, CS1-U
D-A73, D-C73
CMSG, CMSH, CMSJ
D-M9B / D-M9N / D-M9P
D-F8N, D-F8B
Ưu điểm:
Cảm biến nhỏ, gắn trực tiếp rãnh thân xi lanh
Dòng điện tử cho độ chính xác và tuổi thọ cao
🔹 Xi lanh 2 ty TN
Xi lanh TN yêu cầu xác định vị trí chính xác do đặc thù chuyển động song song của 2 ty.
Model cảm biến nên dùng:
CS1-S, CS1-U
D-C73
DMSE, DMSF
DMSE-N / DMSE-P
D-F8N / D-F8B


Kết luận: Việc phân loại đúng model cảm biến từ theo dòng xi lanh giúp hệ thống khí nén vận hành ổn định, chính xác và bền bỉ hơn. Thay vì chọn cảm biến theo cảm tính, người dùng nên dựa vào dòng xi lanh, kiểu lắp và yêu cầu tín hiệu để đưa ra quyết định phù hợp.
